①何について何をする技術なのか？
・掘削補助工法に用いるウレタン系湧水抑制材

②従来はどのような技術で対応していたのか？
・掘削補助工法に用いるウレタン系シリカレジン

③公共工事のどこに適用できるのか？
・トンネル工事
・薬液注入工事

④その他
【技術概要】

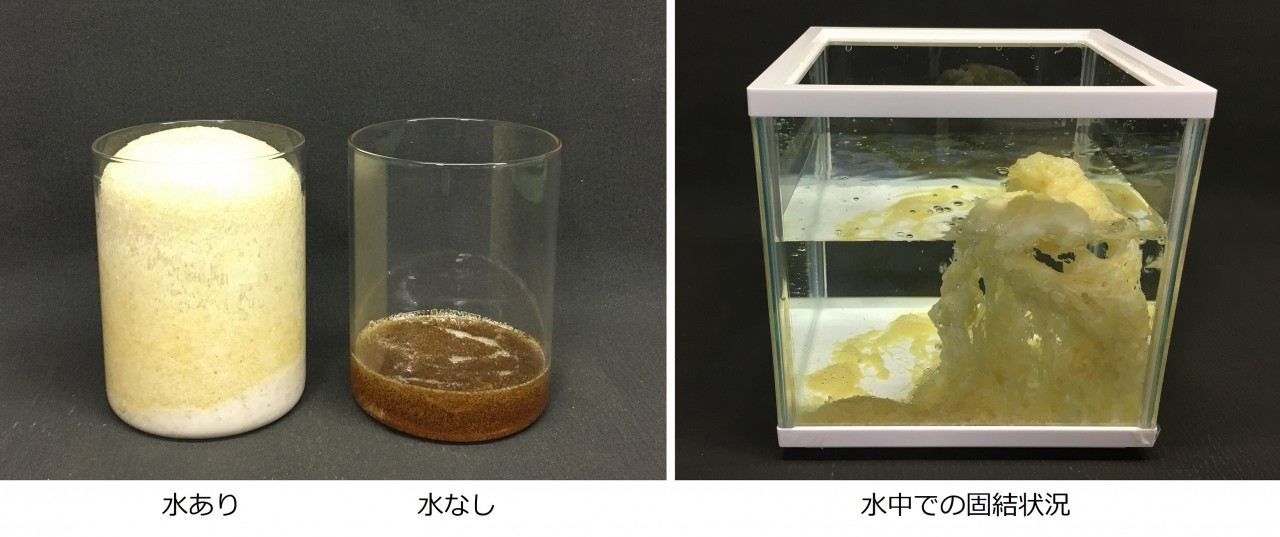

・A液とB液の混合により反応固結する材料で、水と接触せずに反応した場合は気泡のない高強度（60MPa以上）な固結体を形成し、水と接触し反応した場合は発泡固結する
・地盤改良による補強効果とともに、トンネル周囲に遮水ゾーンを形成することが可能である
・「小土かぶり部などの河川・沢直下」や「破砕帯」などの出水帯において特に効果を発揮し、地質や湧水による掘削への影響を予防し、切羽作業の安全を確保するリスクマネジメントとなる

【技術特長】

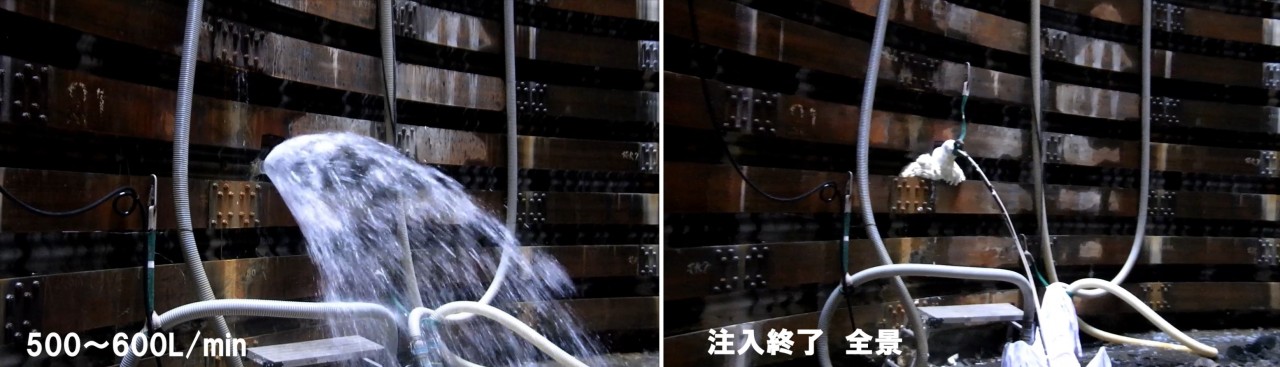

A）止水・減水性能に優れる
・水と接触して発泡固結するため、水中での反応性が良く水みちの充填閉塞が可能
・疎水性を有し、高粘度かつ反応時間が早いため、湧水抵抗性に優れる
・圧力管理を併用することで被圧された地下水に対しても高い減水効果を発揮する

B）地山改良効果に優れる
・溶液型のため、微細な亀裂への浸透も可能
・改良体の強度特性（圧縮、曲げ）に優れる
・岩盤の亀裂へ浸透・発泡して地山の内部応力を高め、岩片間の結合力を強くする効果がある
・ライズタイムが早いため、逸走性が低く、ボルトや鋼管周辺の限定改良が可能
・強度発現が早いため（1時間で最終強度の80％以上）、施工後直ぐに掘削が可能

C）遮水性能に優れる（地盤の透水性を下げて恒久的な地下水の流入抑制が図れる）
・発泡固結体は独立気泡のため、高い遮水性を有する
・耐薬品性（アルカリ、酸）および耐久性に優れる

D）従来技術と同様な施工性・安全性
・トンネル作業員または普通作業員で施工が可能である
・掘削を進めながら施工が可能であり、薬液注入工に比べて工期短縮に繋がる
・「山岳トンネルにおけるウレタン系注入の安全管理に関するガイドライン 令和2年 東日本高速道路・中日本高速道路・西日本高速道路」に適合した安全性の高い材料である

E）具体的な工種
・トンネル前方または周囲の透水性を低下させ、掘削に伴う地下水の流入を抑制するプレグラウト工やポストグラウト工
・前方地山の安定化を目的とした注入式長尺先受工や長尺鏡ボルト工
・沈下や変位抑制を目的とした脚部補強工や側部補強工

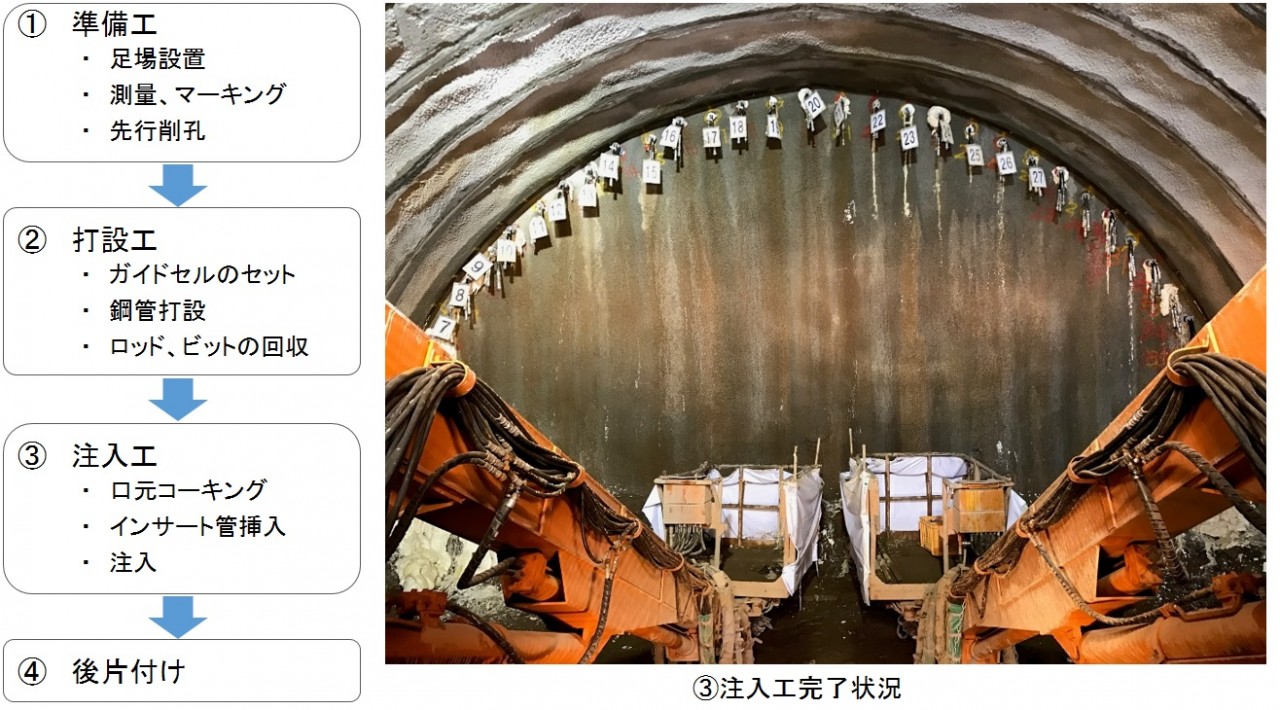

①準備⼯
・⾜場設置
ドリルジャンボのマンゲージを使⽤することが多い。
切⽻前にドリルジャンボをセットする。
・測量、マーキング
鋼管の打設位置を測量し、スプレー等でマーキングする。
・先⾏削孔
マーキングされた打設位置を、ドリルジャンボにより親⼦ビットを⽤いて300mm程度先⾏削孔を⾏う。
②打設⼯
・ガイドセルのセット
鋼管、ビット、ロッドの装着完了後、ドリルジャンボのガイドセルを所定位置、勾配にセットする。
・鋼管打設
鋼管、ロッドを順次接続しながら所定⻑の鋼管を打設する。
・ロッド、ビットの回収
打設終了後にロッド、インナービットの回収を⾏う。
③注⼊⼯
・⼝元コーキング
鋼管⼝元からの注⼊材のリークを防⽌するため、コーキング材、ウェス等により⼝元コーキングを⾏う。
・インサート管挿⼊
鋼管内にインサート管を挿⼊し、注⼊キャップホルダーを鋼管端部へ取り付ける。
・注⼊
インサート管に注⼊ホース、ミキシングユニットを取り付け、注入材（Stronger）を所定量注⼊する。
④後⽚付け
使⽤したドリルジャンボ、打設・注⼊資材を撤去する。

現場条件により工事費用は変動するため、現場ごとに積算致します。

①自然条件
・気温10℃以上30℃以下

②現場条件
・注入機1台当りの設置スペースW1.8m×L1.05m（1.89㎡）

③技術提供可能地域
・技術提供地域については制限なし

④関係法令等
・消防法 : 別表第一の第四類第四石油類に該当
発行年 : 平成30年6月27日
発行元 : 日本国
遵守条件 : 第二条、第十条、第十一条の四
