①何について何をする技術なのか？
・トンネル掘削補助工法に用いる高浸透高強度ウレタン注入材

②従来は、どのような技術で対応していたのか？
・シリカレジン（ウレタン系）注入材

③公共工事のどこに適用できるのか？
・トンネル工（NATM）の掘削補助工法

④その他
【技術特長】

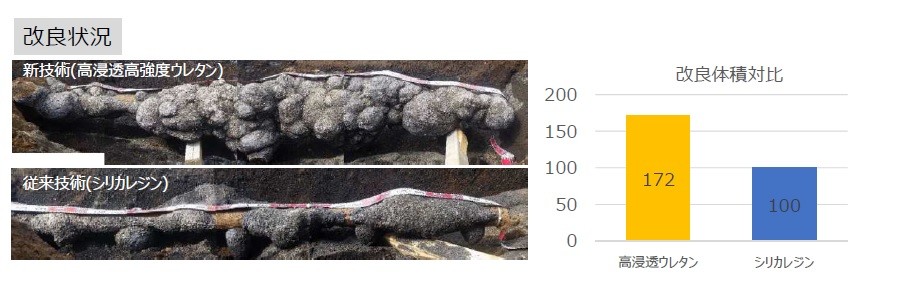

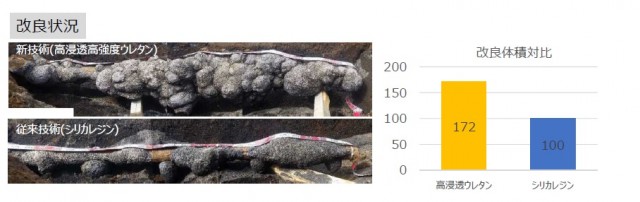

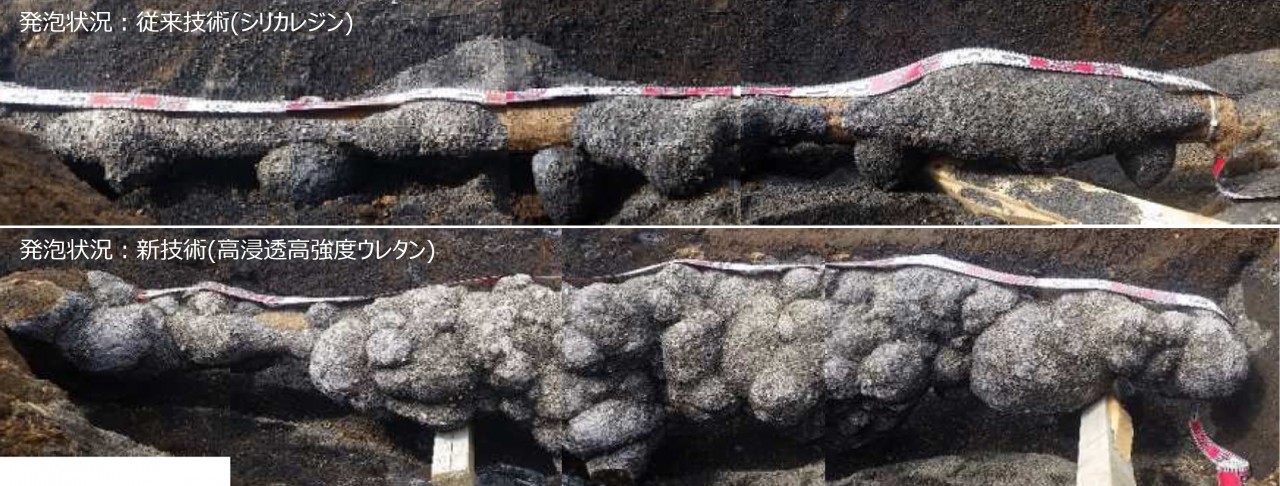

A）高い浸透性
・低粘度かつライズタイム（2液を混合してか らほぼ発泡が完了するまでの時間 ）が長く、高い発泡圧力を有するため浸透性に優れる
・透水性の低い地盤（砂質等）においても確実な改良が可能となり、適用地山が拡大する

B）高強度
・改良体の強度特性に優れる

C）従来技術と同様な施工性・安全性
・トンネル作業員または普通作業員で施工が可能である
・「山岳トンネルにおけるウレタン系注入の安全管理に関するガイドライン 令和2年 東日本高速道路・中日本高速道路・西日本高速道路」に適合した安全性の高い材料である

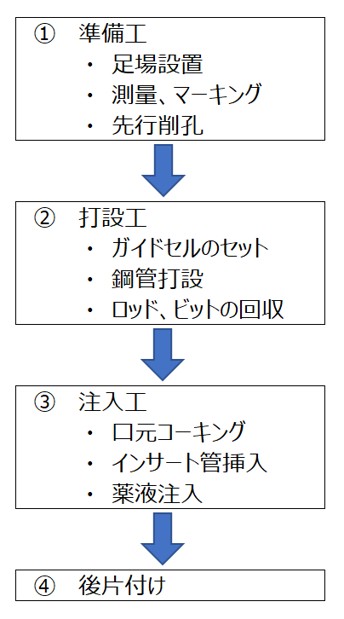

①準備⼯
・⾜場設置
ドリルジャンボのマンゲージを使⽤することが多い。
切⽻前にドリルジャンボをセットする。
・測量、マーキング
鋼管の打設位置を測量し、スプレー等でマーキングする。
・先⾏削孔
マーキングされた打設位置を、ドリルジャンボにより親⼦ビットを⽤いて300mm程度先⾏削孔を⾏う。
②打設⼯
・ガイドセルのセット
鋼管、ビット、ロッドの装着完了後、ドリルジャンボのガイドセルを所定位置、勾配にセットする。
・鋼管打設
鋼管、ロッドを順次接続しながら所定⻑の鋼管を打設する。
・ロッド、ビットの回収
打設終了後にロッド、インナービットの回収を⾏う。
③注⼊⼯
・⼝元コーキング
鋼管⼝元からの注⼊材のリークを防⽌するため、コーキング材、ウェス等により⼝元コーキングを⾏う。
・インサート管挿⼊
鋼管内にインサート管を挿⼊し、注⼊キャップホルダーを鋼管端部へ取り付ける。
・注⼊
インサート管に注⼊ホース、ミキシングユニットを取り付け、注入材（高浸透高強度ウレタン）を所定量注⼊する。
④後⽚付け
使⽤したドリルジャンボ、打設・注⼊資材を撤去する。

現場条件により工事費用は変動するため、現場ごとに積算致します。

①自然条件
・気温10℃以上30℃以下
②現場条件
・注入機1台当りの設置スペースW1.8m×L1.05m（1.89㎡）
③技術提供可能地域
・技術提供地域については制限なし
④関連法令等
消防法 : 別表第一の第四類第四石油類に該当
発行年 : 平成30年6月27日
発行元 : 日本国
遵守条件 : 第二条、第十条、第十一条の四
