技術登録内容
1.登録申請者
会社名 | 株式会社 プロテックエンジニアリング |
---|---|
郵便番号・住所 | 〒811-2305 福岡県糟屋郡粕屋町柚須86-1 |
担当部署 | 九州支店 |
電話番号 | 092-624-0032 |
FAX番号 | 092-624-0148 |
s-watanabe@proteng.co.jp | |
ホームページURL | http://www.proteng.co.jp |
2.技術の名称等
技術の名称 | マクロネット |
---|---|
開発年(西暦) | 2007 |
開発体制 | 共同(民民) |
共同研究者 | |
開発会社 | 株式会社プロテックエンジニアリング,MACCAFERRI社(イタリア) |
開発会社と申請者の関係 | 開発会社 |
県産品 |
3.技術の分類
区 分1 | 県内活用技術 |
---|---|
区 分2 | 工法 |
分 類 | 共通工-法面工-吹付工-コンクリート吹付工 |
4.キーワード
項目 | コスト縮減 / 環境の保全 / その他(安全安心、景観、公共工事の品質確保・向上) |
---|
5.国土交通省への登録状況
申請地方整備局名 | 登録年月日 | 登録番号 | 評価結果 |
---|---|---|---|
6.特許等
特許番号 | 特開2009-2036812 | 実用新案番号 |
---|
7.制度等による証明
証明機関 | 証明番号 | 証明年月日 | |
---|---|---|---|
建設技術審査証明事業 | |||
その他 |
8.活用の効果
従来技術名 | ロックボルト併用吹付工 |
---|---|
経済性 | 向上 (17.3 %) |
工程 | 短縮 (24.68 %) |
品質・出来形 | 同程度 |
安全性 | 同程度 |
施工性 | 向上 |
環境 | 向上 |
9.特徴
金網の耐蝕性と耐破網性の高さ,および等方性(二方向)の強度特性を有する引長強度の高さ,ワイヤロープと一体化した金網による耐力の向上と施工性の良さ,環境負荷の軽減,工期の短縮,コスト縮減が図られています.
10.施工方法
1.準備(斜面調査および伐採)
(1)法肩上部の安定度の調査(クラック,段差状況等)
(2)斜面上の浮き石・転石の安定度調査
(3)施工面の最小限の伐採
2.アンカー位置のマーキング
3.アンカーの設置(異形鋼棒を用いた他穿孔,または自穿孔アンカーを標準とし,地盤条件・作用荷重に応じたアンカーを所定の位置に施工する.)
4.マクロDTの設置(マクロPWP設置の場合のみ,小落石の抜け落ち対策として設置)
5.設計で選定された被覆材(マクロMOまたはマクロBO、マクロPWP)の設置(外辺ロープをアンカーに固定し,継ぎ目をレーシングワイヤもしくは特殊リングで接続する.)
6.後片付け
(1)法肩上部の安定度の調査(クラック,段差状況等)
(2)斜面上の浮き石・転石の安定度調査
(3)施工面の最小限の伐採
2.アンカー位置のマーキング
3.アンカーの設置(異形鋼棒を用いた他穿孔,または自穿孔アンカーを標準とし,地盤条件・作用荷重に応じたアンカーを所定の位置に施工する.)
4.マクロDTの設置(マクロPWP設置の場合のみ,小落石の抜け落ち対策として設置)
5.設計で選定された被覆材(マクロMOまたはマクロBO、マクロPWP)の設置(外辺ロープをアンカーに固定し,継ぎ目をレーシングワイヤもしくは特殊リングで接続する.)
6.後片付け
11.歩掛・単価等
歩掛りあり(自社)

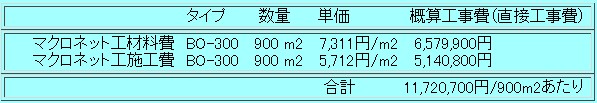

落石条件によって形式が変わり,かつ,施工延長および高さによって変動があります.マクロBO-300のA=900m2あたりの直接工事費は下記の通りです.(平成23年度新潟県の単価を使用)
条件 斜面勾配50度、不安定層の厚さ0.70m、設計水平震度 0.6
落石条件によって形式が変わり,かつ,施工延長および高さによって変動があります.マクロBO-300のA=900m2あたりの直接工事費は下記の通りです.(平成23年度新潟県の単価を使用)
条件 斜面勾配50度、不安定層の厚さ0.70m、設計水平震度 0.6
12.適用条件
1.自然条件
不安定層の厚さ1.5m迄のルーズな斜面,岩塊の抜け落ちが懸念される斜面
2.現場条件
仮設によって資材の運搬が可能な範囲
3.技術提供可能地域
技術提供地域については制限なし
4.関係法令等
特になし
不安定層の厚さ1.5m迄のルーズな斜面,岩塊の抜け落ちが懸念される斜面
2.現場条件
仮設によって資材の運搬が可能な範囲
3.技術提供可能地域
技術提供地域については制限なし
4.関係法令等
特になし
13.施工実績
発注機関 | 県内件数 | 県外件数 | |
---|---|---|---|
国、公団等 | 0 | 8 | |
地方自治体 | 補助事業 | 2 | 126 |
単独事業 | 0 | 17 | |
民間 | 0 | 4 |
県内での主な施工実績
発注者 | 工事名 | 施工年度 | CORINS登録番号 |
---|---|---|---|
宮崎県串間土木事務所 | 舳2地区急傾斜地崩壊対策工事 | 2011年度 | |
宮崎県串間土木事務所 | 舳2地区急傾斜地崩壊対策工事 | 2011年度 |
県外での主な施工実績
発注者 | 工事名 | 施工年度 | CORINS登録番号 |
---|---|---|---|
国土交通省近畿地方整備局 福知山河川国道事務所 | 国道9号日置地区他防災工事 | 2016年度 | |
長崎県長崎港湾漁港事務所 | 29企神第3号長崎港小瀬戸地区法面改良工事 | 2017年度 | |
内閣府沖縄総合事務局 北部ダム統合管理事務所 | 平成28年度福地ダム上流洪水吐法面補修工事 | 2017年度 | |
北海道森林管理局 後志森林管理署 | 島牧海岸(原歌地区)治山工事 | 2018年度 | |
群馬県吾妻環境森林事務所 | 平成30年度県単治山事業 吾妻郡東吾妻町大字川戸(宮平)地内 | 2018年度 | |
熊本県高森町役場 | 平成29年度過林災第1号菊池人吉線林道災害復旧工事 | 2018年度 | |
鹿児島県大島支庁瀬戸内事務所 | 急傾斜地崩壊対策(補正)工事(西古見3工区) | 2020年度 | |
大分県竹田土木事務所 | R2防安加地防竹第200-2号災害防除工事 | 2021年度 | |
鹿児島県大隅地域振興局 | 道路災害防除(交付金)工事(下平補正R2-4工区) | 2021年度 | |
福岡市住宅供給公社 | 市営野方西住宅法面保護工事 | 2022年度 |
14.施工者
一般の建設業者で施工可能 |
15.技術提供企業
技術の名称 | マクロネット |
---|
技術提供企業
代表
企業名 | 担当部署 | 担当者 | 住所 | TEL | FAX | |
---|---|---|---|---|---|---|
株式会社プロテックエンジニアリング | 技術開発課 | 石井 太一 | 新潟県北蒲原郡聖籠町大字蓮潟5322-26 | 025-278-1560 | 025-278-1566 | ishii@proteng.co.jp |
代表以外(県内企業)
企業名 | 担当部署 | 担当者 | 住所 | TEL | FAX |
---|
代表以外(県外企業)
企業名 | 担当部署 | 担当者 | 住所 | TEL | FAX |
---|
16.主な製造工場
製造工場名 | 担当部署 | 担当者 | 住所 | TEL | FAX |
---|
17.主な原材料産地
原材料産地名 | 取扱会社名 | 担当部署 | 担当者 | 住所 | TEL | FAX |
---|
18.県内活用技術参考写真
技術の名称 | マクロネット |
---|
