宮崎県新技術等活用促進システム

技術登録内容

1.登録申請者

会社名和光コンクリート工業株式会社
郵便番号・住所〒883-0051 宮崎県日向市東郷町山陰丙1537-1
担当部署営業チーム
電話番号0982-69-2216
FAX番号0982-69-2554
E-mailmasayasu.kanemaru@wakocon.co.jp
ホームページURLhttp://www.wakocon.co.jp

2.技術の名称等

技術の名称ポラカブル(多機能型ポーラスコンクリート玉石)
開発年(西暦)1997年
開発体制単独
共同研究者
開発会社和光コンクリート工業株式会社
開発会社と申請者の関係同一
県産品

3.技術の分類

区 分1 県内関連技術
区 分2 製品
分 類ブロック張工

4.キーワード

項目 環境の保全 / 県内公共工事採用実績 / 県内製造

5.国土交通省への登録状況

申請地方整備局名 登録年月日 登録番号 評価結果

6.特許等

特許番号 実用新案番号

7.制度等による証明

証明機関 証明番号 証明年月日
建設技術審査証明事業
その他 (一財)土木研究センター 護性証第0022号 平成15年7月

8.活用の効果

従来技術名 大型張りブロック(物価資料掲載製品)
経済性 低下 (9 %)
工程 同程度
品質・出来形 同程度
安全性 同程度
施工性 同程度
環境 向上

9.特徴

 (1)ポラカブルは、ポーラスコンクリートを玉石状に成形し、さらにその玉石状ポーラスを工場にて数十個単位でユニット化することで様々な環境保全機能を持たせたブロックであり、ユニット化されたポラカブルは、ポーラスコンクリートの微細な空間から、玉石間にできるより大きな空間まで、容積の変化に富んだ自然環境に近い連続空間が形成される。
 (2)ポラカブルの連続空間は、多様な植物や生物の生息に適した空間であり、ポラカブルを護岸に使用することで、生物対応ののり面緑化護岸を成形できる。
 (3)ポラカブルは、現場条件に最も適したユニット形状を決定し、防錆処理を施した連結鉄筋を用いて工場にて組立たてた後に工事現場に納品する。
 (4)大型張ブロックとして植生機能にポイントを絞り、コストダウンを図った一体化ポカブル(やすらぎ)も提供可能。
 (5)(財)琵琶湖・淀川水質保全機構(BiYoセンター)において、平成12年にポラカブルを用いたマット工法ヨシ植栽実験、平成13年度にポラカブルを用いた水路型実験を実施し、ポラカブルの優れた生態保全機能を確認している。
 (6)(一財)土木研究センターより護岸ブロックの水理特性値証明書(護性証第0022号)を受けている。なおこの水理特性値は、ポラカブルと一体化ポラカブル両方に使用可能であり、信頼性の高い護岸安定性照査が実施可能である。

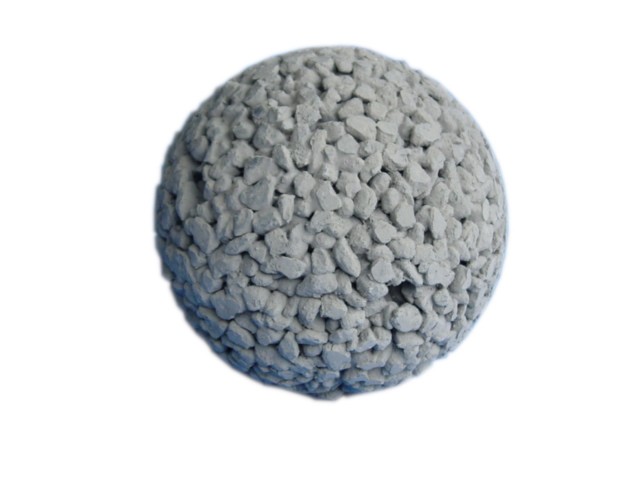

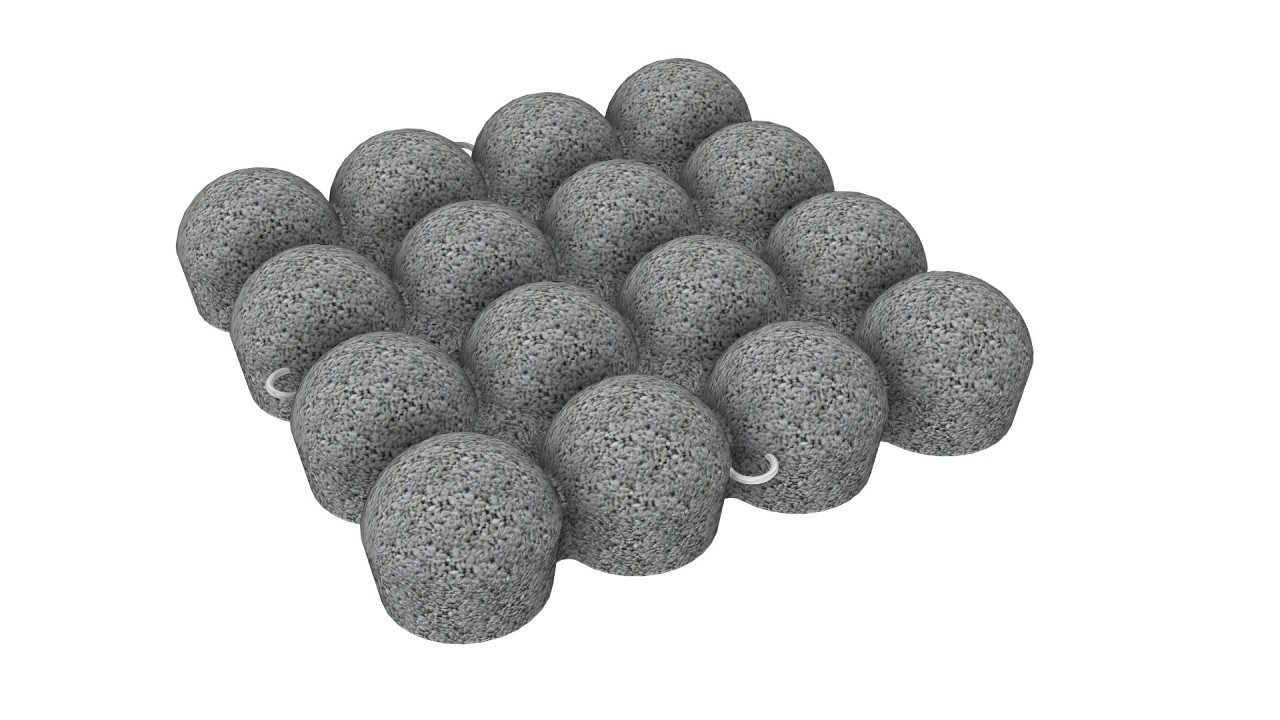

  • ポラカブル単体.jpg

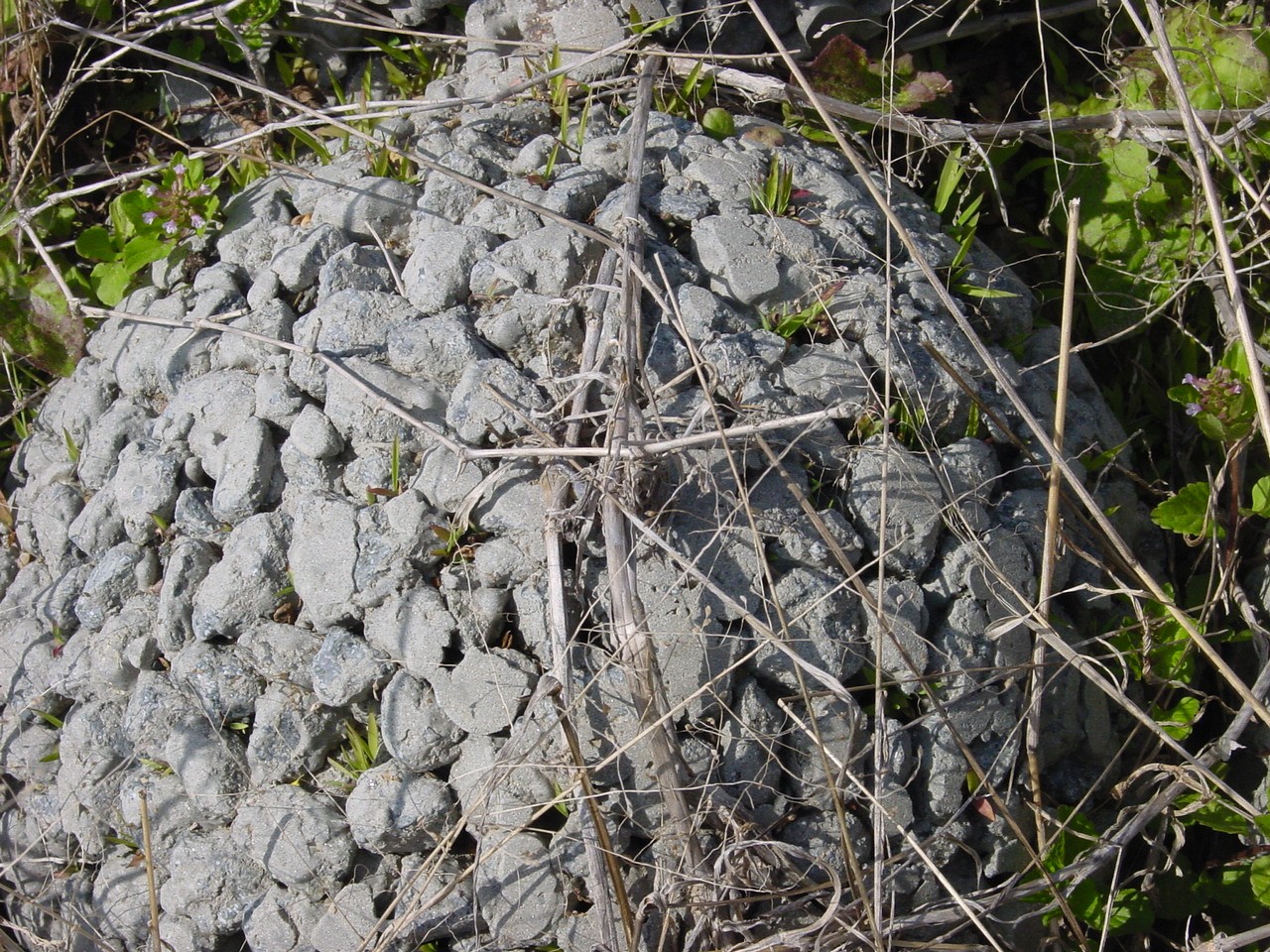

  • 空隙形成状態.JPG
  • 一体型ポラカブル(やすらぎ)イメージ.jpg

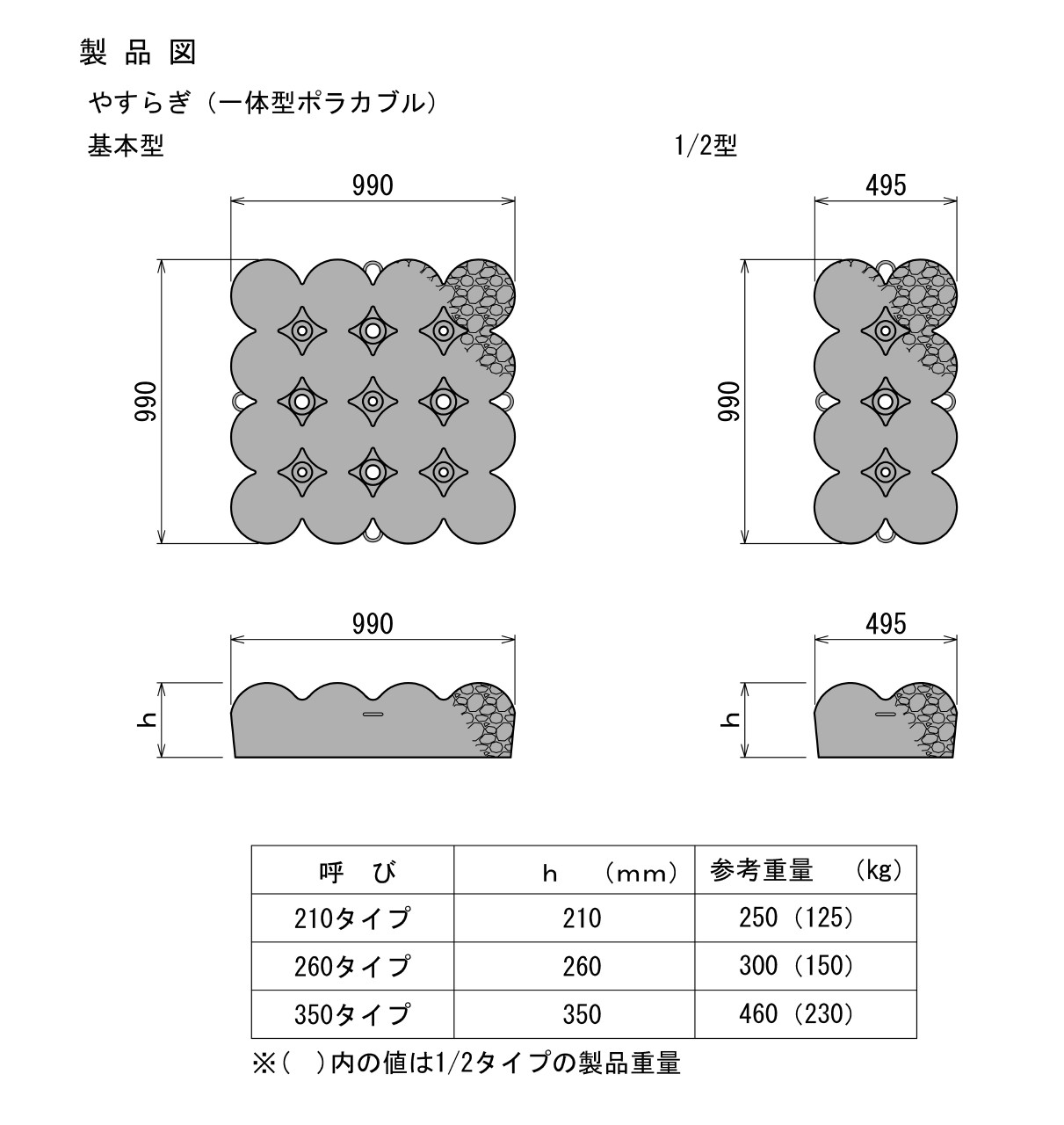

  • 一体型ポラカブル(やすらぎ)製品図.png
  • 水理試験に用いた模型:一体型形状.jpg

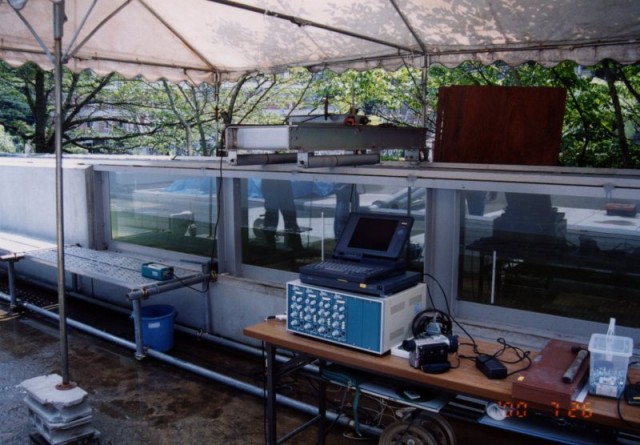

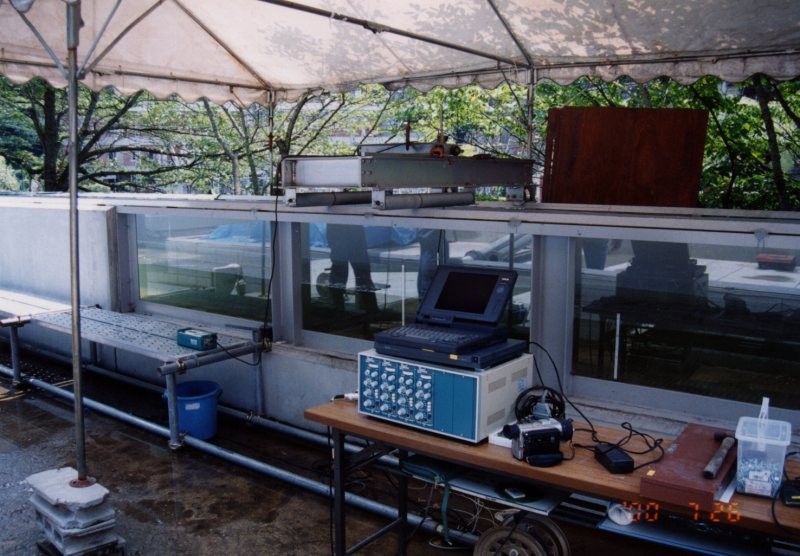

  • 土木研究センターでの水理特性試験.jpg

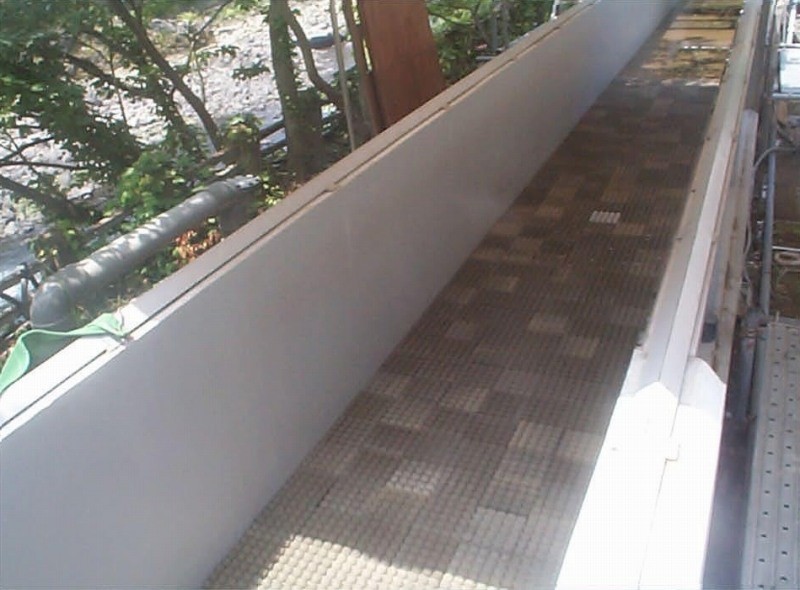

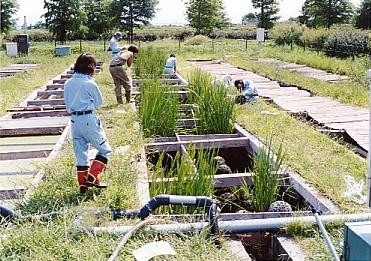

  • 琵琶湖・淀川水質保全機構での水路試験.jpg

10.施工方法

 1.床掘又は整地した後、必要に応じて吸出し防止マットを施工する。
 2.ポラカブルユニット(又は一体型ポラカブル)をクレーンにて据え付ける。
 3.ポラカブルユニット(又は一体型ポラカブル)同士を連結金具にて連結する。
 4.緑化する場合には覆土を実施する。
   表土材としては、現場表土等を使用することが好ましい。

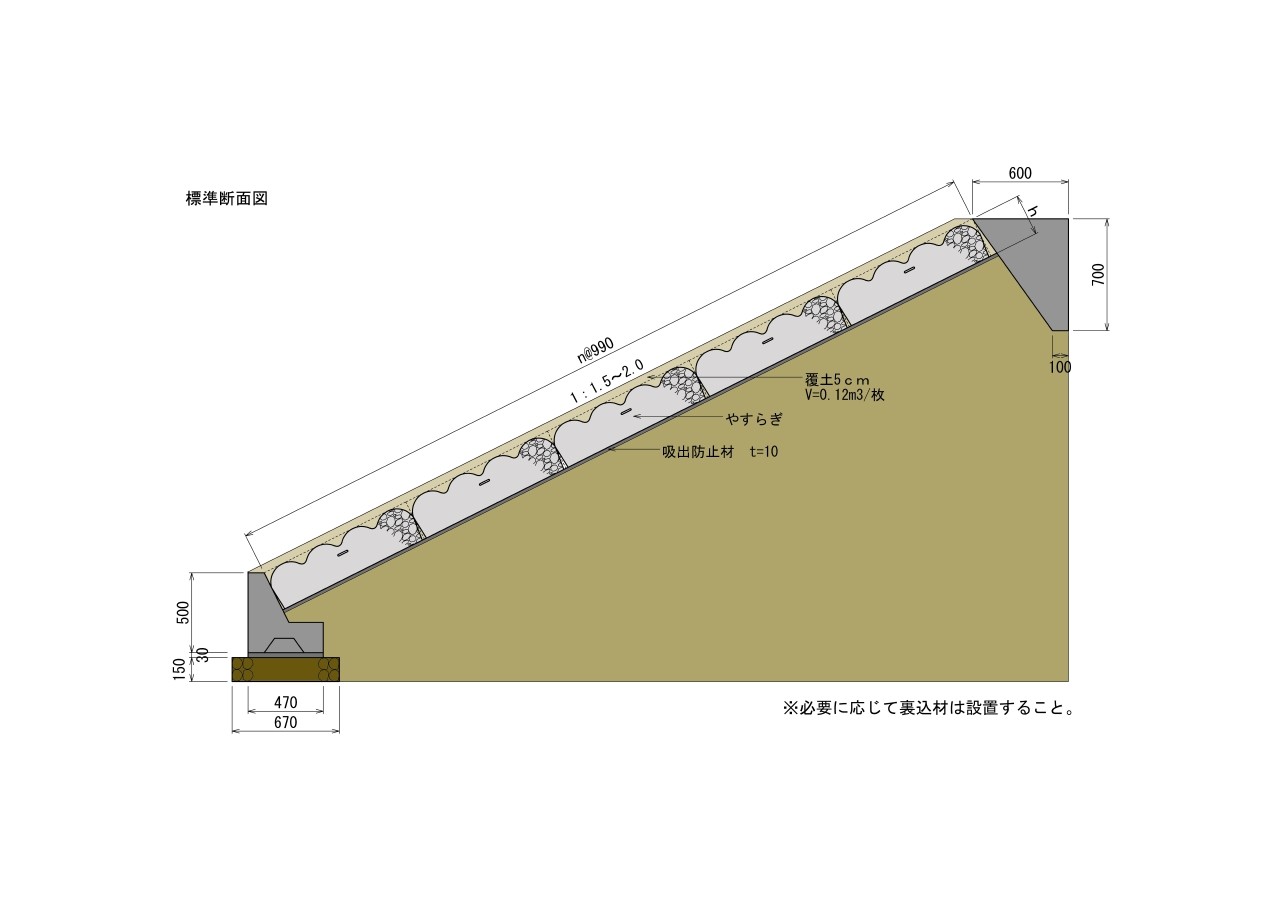

  • 一体型ポラカブル(やすらぎ)標準断面図.jpg

11.歩掛・単価等

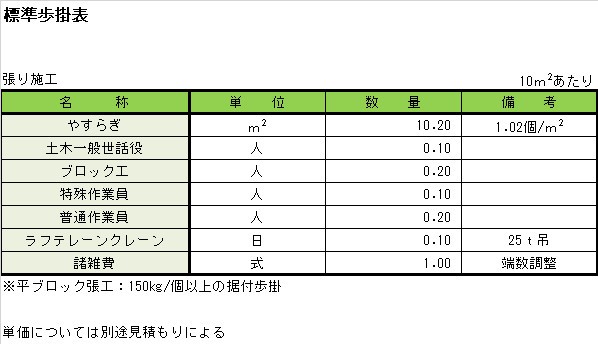

標準歩掛
  • 標準歩掛表.jpg

12.適用条件

 ポラカブル(やすらぎ)の安定性に関しては、平成12年8月に(財)土木研究センターより、護岸ブロックの水理特性値証明書(護性証第0022号)を受けているので、「護岸の力学設計法」(国土開発技術センター編)に示されている設計方法に基づいた安定性照査のために用いる各種係数が整備されている。
 流速に対する安定性を検討した上で使用可能。
 適用法勾配は、1:1.5より緩い勾配。適用流速計算による。
 最大設計流速、最大水深も計算により現場毎に算出。

13.施工実績

発注機関県内件数県外件数
国、公団等05
地方自治体補助事業10510
単独事業18
民間00

県内での主な施工実績

発注者工事名施工年度CORINS登録番号
高鍋土木事務所一ツ瀬川河川災害関連事業1996
西都土木事務所高速道関連河川等緊急整備1999
日南土木事務所広渡川河川改修2004
串間土木事務所大平川河川災害復旧工事2005
延岡土木事務所北川河川災2005
日向土木事務所耳川飯谷地区河川築堤護岸2011
高岡土木事務所山下地区輪中堤工事2013
延岡土木事務所第5-1-12号祝子川桑平地区築堤護岸工事2015
日向土木事務所耳川鶴野内地区築堤護岸工事2020
日南土木事務所令和3年度大根川河川改修工事2022

県外での主な施工実績

発注者工事名施工年度CORINS登録番号
千葉県鴨川土木事務所県単河川改良工事1998
岩手県北上土木振興局県単河川改良工事小荒沢川1998
静岡県浜松市役所平成11年度新川(浅田橋)護岸修復1999
徳島工事事務所平成11年度半田護岸根固災害復旧工事2000
天竜川上流工事事務所北小河地護岸工事2000
高知県高知河川事務所宇賀谷川河川改修工事2001
日本道路公団静岡建設局第二東名只木高架橋2001
鹿児島土木事務所鹿児島土木都市河川総合治水工事2003

14.施工者

一般の建設業者で施工可能

15.技術提供企業

技術の名称ポラカブル(多機能型ポーラスコンクリート玉石)

技術提供企業

代表
企業名担当部署担当者住所TELFAXE-mail
和光コンクリート工業㈱ 品質管理・製品開発チーム 高橋 智成 宮崎県日向市東郷町宇山影丙 1537-1 0982-69-2216 0982-69-2554 takahashi@wakocon.co.jp
代表以外(県内企業)
企業名担当部署担当者住所TELFAXE-mail
代表以外(県外企業)
企業名担当部署担当者住所TELFAXE-mail

16.主な製造工場

製造工場名担当部署担当者住所TELFAXE-mail
和光コンクリート工業 生産管理チーム 川島 満成 宮崎県日向市東郷町山陰丙1537-1 0982-69-2216 0982-69-2554 kawashima@wakocon.co.jp

17.主な原材料産地

原材料産地名取扱会社名担当部署担当者住所TELFAXE-mail

18.県内活用技術参考写真

技術の名称ポラカブル(多機能型ポーラスコンクリート玉石)
県内の施工実績写真

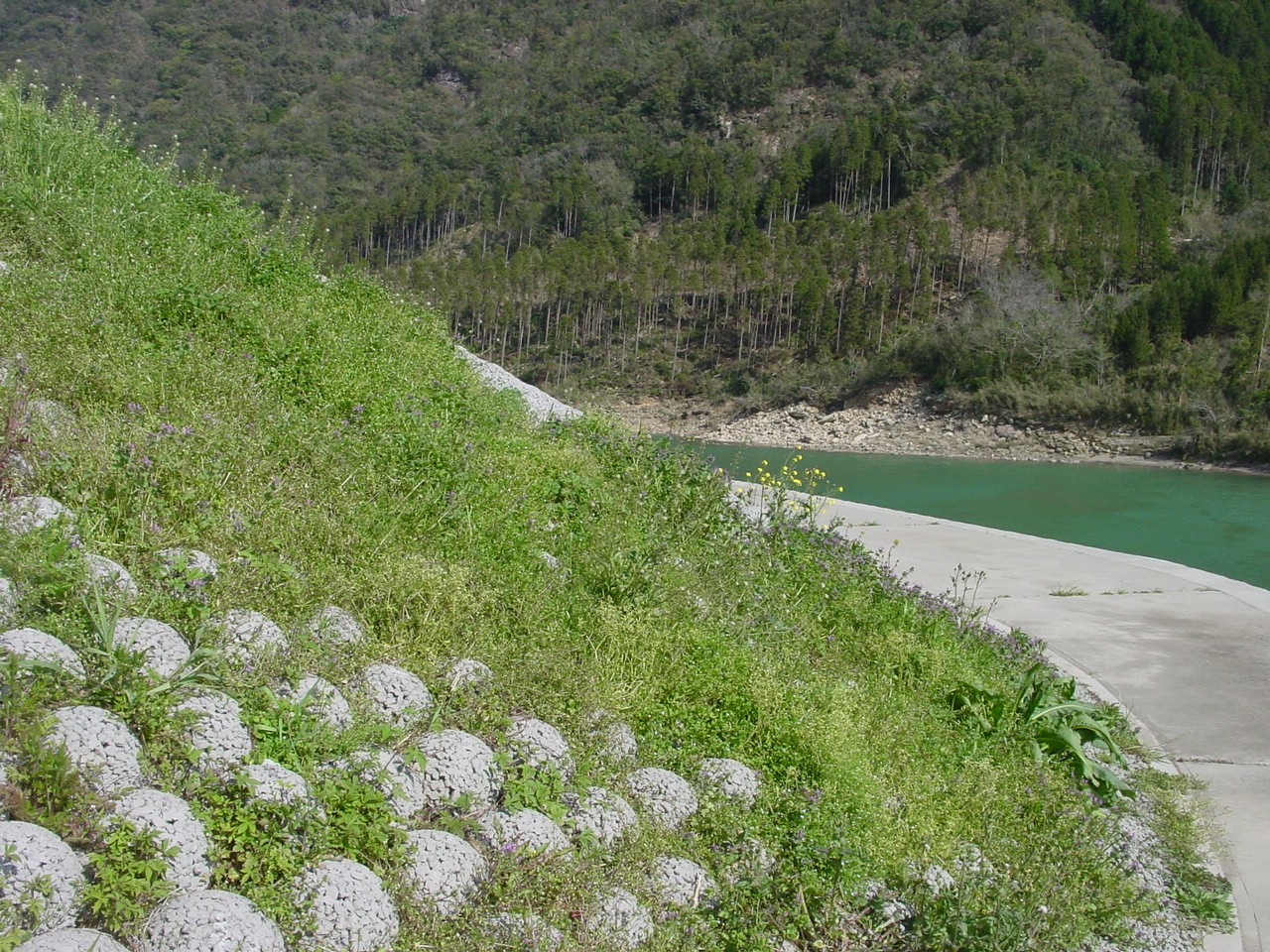

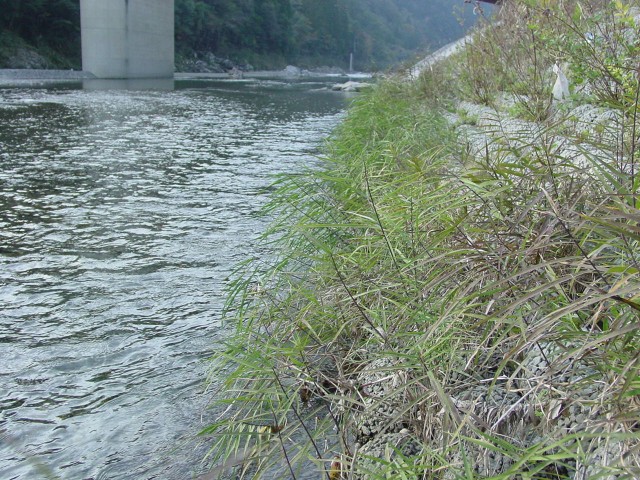

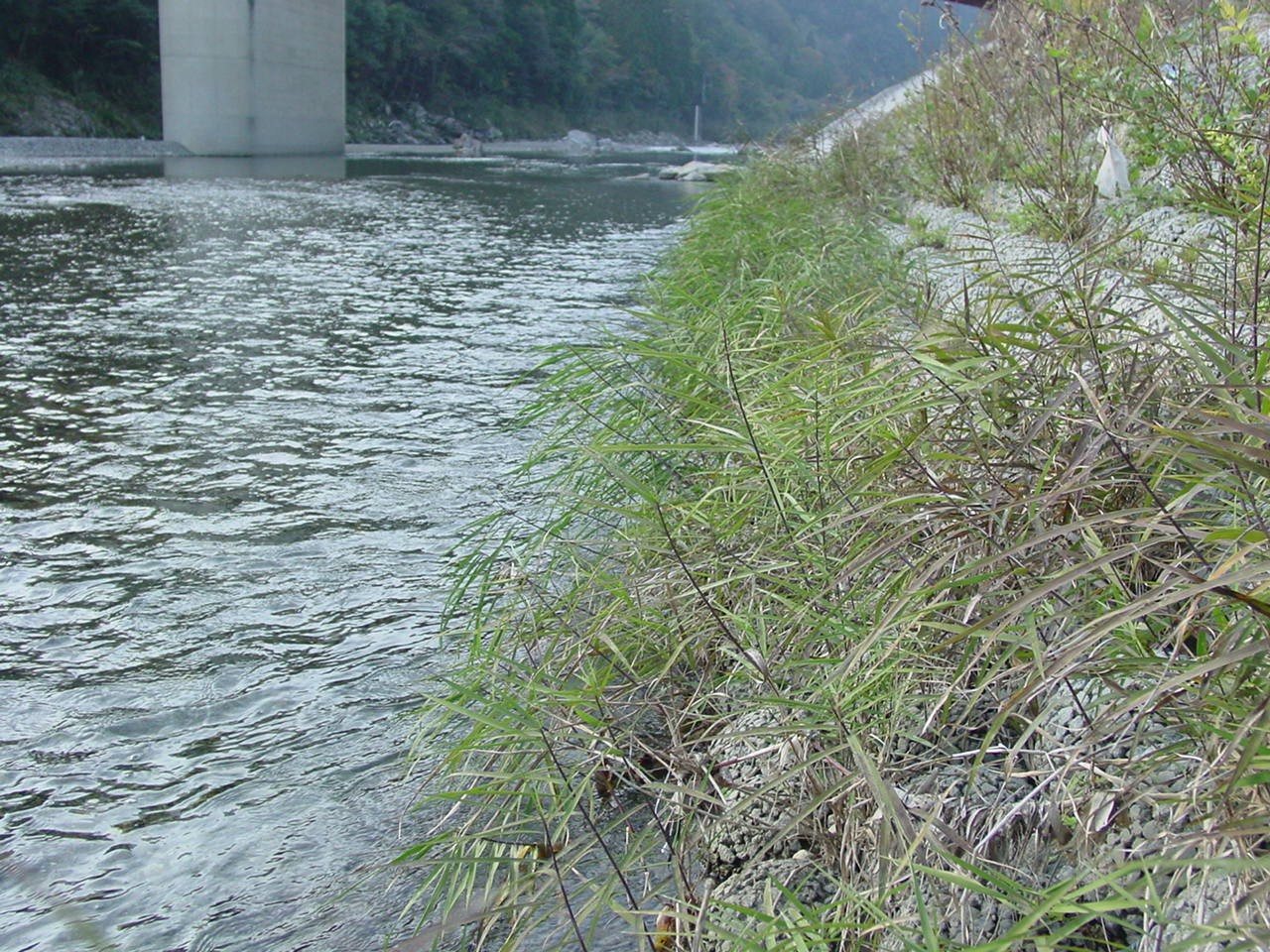

  • 一体型ポラカブル:やすらぎ(耳川).JPG
  • 一体型ポラカブル:やすらぎ(小丸川).JPG
