宮崎県新技術等活用促進システム

技術登録内容

1.登録申請者

会社名宮崎県土木コンクリートブロック協会
郵便番号・住所〒880-0904 宮崎県宮崎市中村東1丁目2番29号
担当部署
電話番号0985-41-8860
FAX番号0985-41-8861
E-mailm-burokyo@vesta.ocn.ne.jp
ホームページURLhttps://miyazaki-dobokonburokyo.jimdofree.com/

2.技術の名称等

技術の名称宮崎県協会型大型積みブロック
開発年(西暦)1997年
開発体制共同(民民)
共同研究者
開発会社株式会社キクノ、有限会社田中製作所
開発会社と申請者の関係宮崎県内の実施権社
県産品

3.技術の分類

区 分1 県内関連技術
区 分2 製品
分 類大型ブロック積・張

4.キーワード

項目 県内公共工事採用実績 / 県内製造 / その他(技能工不足対応)

5.国土交通省への登録状況

申請地方整備局名 登録年月日 登録番号 評価結果

6.特許等

特許番号 実用新案番号

7.制度等による証明

証明機関 証明番号 証明年月日
建設技術審査証明事業
その他

8.活用の効果

従来技術名 積みブロック
経済性 低下 (12.2 %)
工程 短縮 (56 %)
品質・出来形 同程度
安全性 同程度
施工性 向上
環境 同程度

9.特徴

(1)5分勾配でも自立し、機械施工による省力化や迅速化が図られます。
(2)つり込み・据付専用治具を使用することにより、ブロック据付が確実・簡単・迅速に行うことができ、施工性が向上します。
(3)直高5.0m以下では、正六角形の積みブロック(12A)と同様の「経験に基づく設計法」に準じてご利用頂けます。
(4)ブロック表面には自然石模様を採用し、景観に調和するように配慮されています。
(5)埋設パネルを併用することにより、一層の施工性向上が図られます。

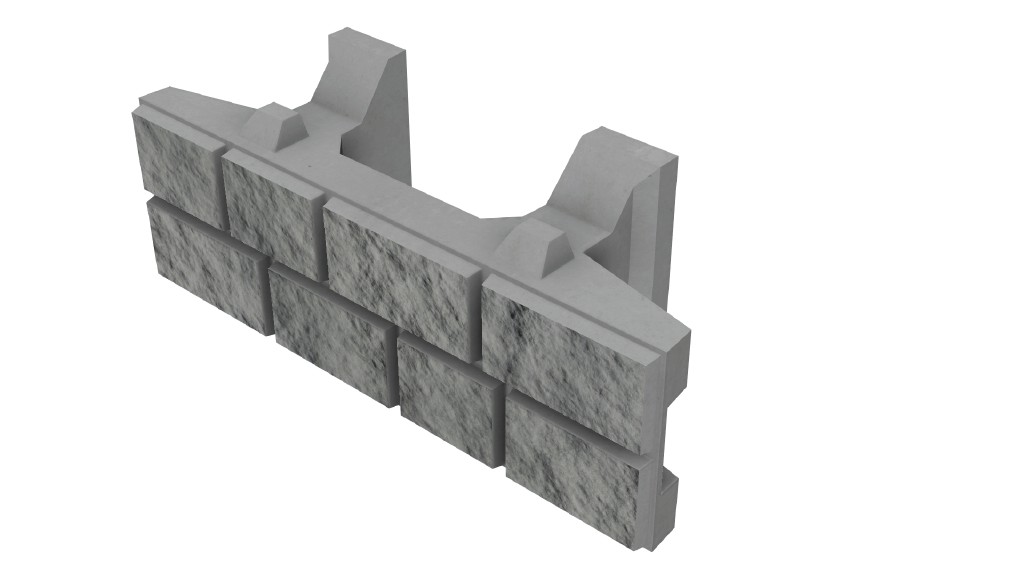

  • 宮崎県協会型大型積みブロックイメージ1.gif

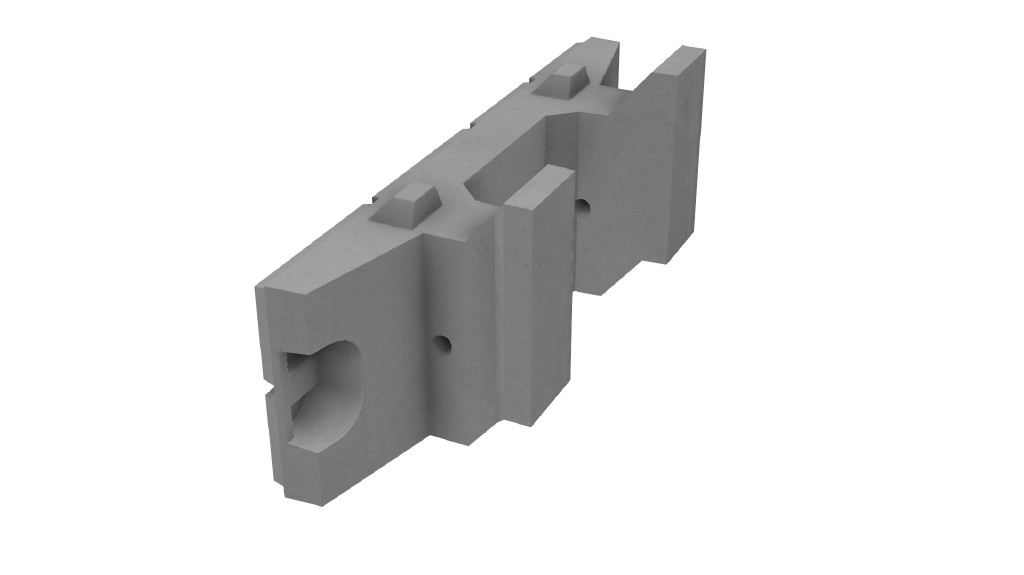

  • 宮崎県協会型大型積みブロックイメージ2.gif

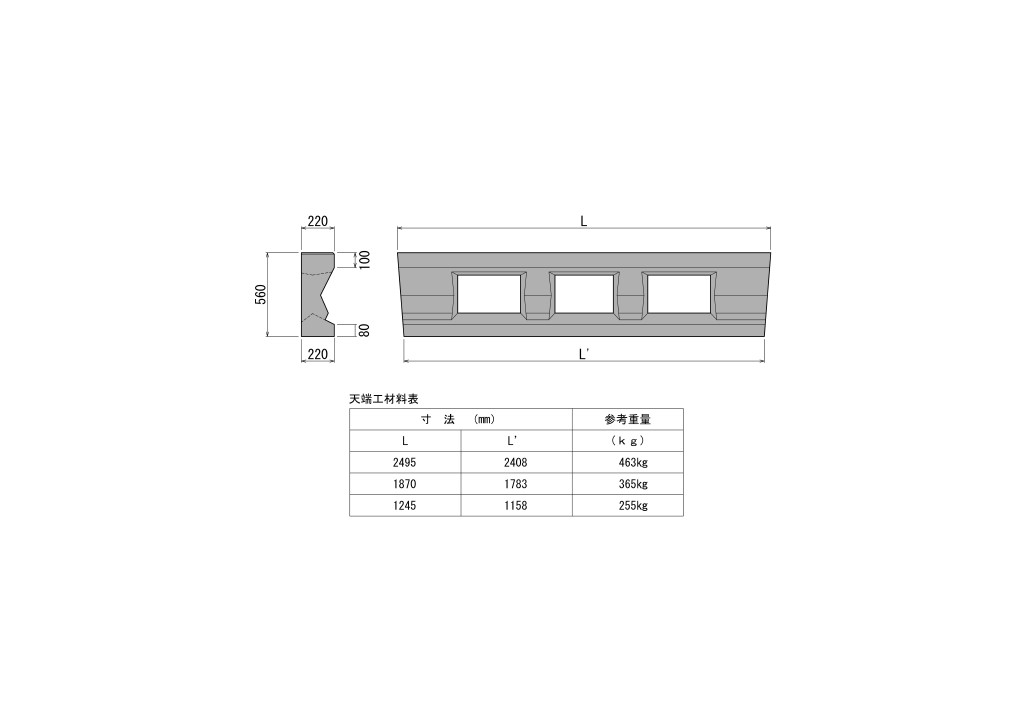

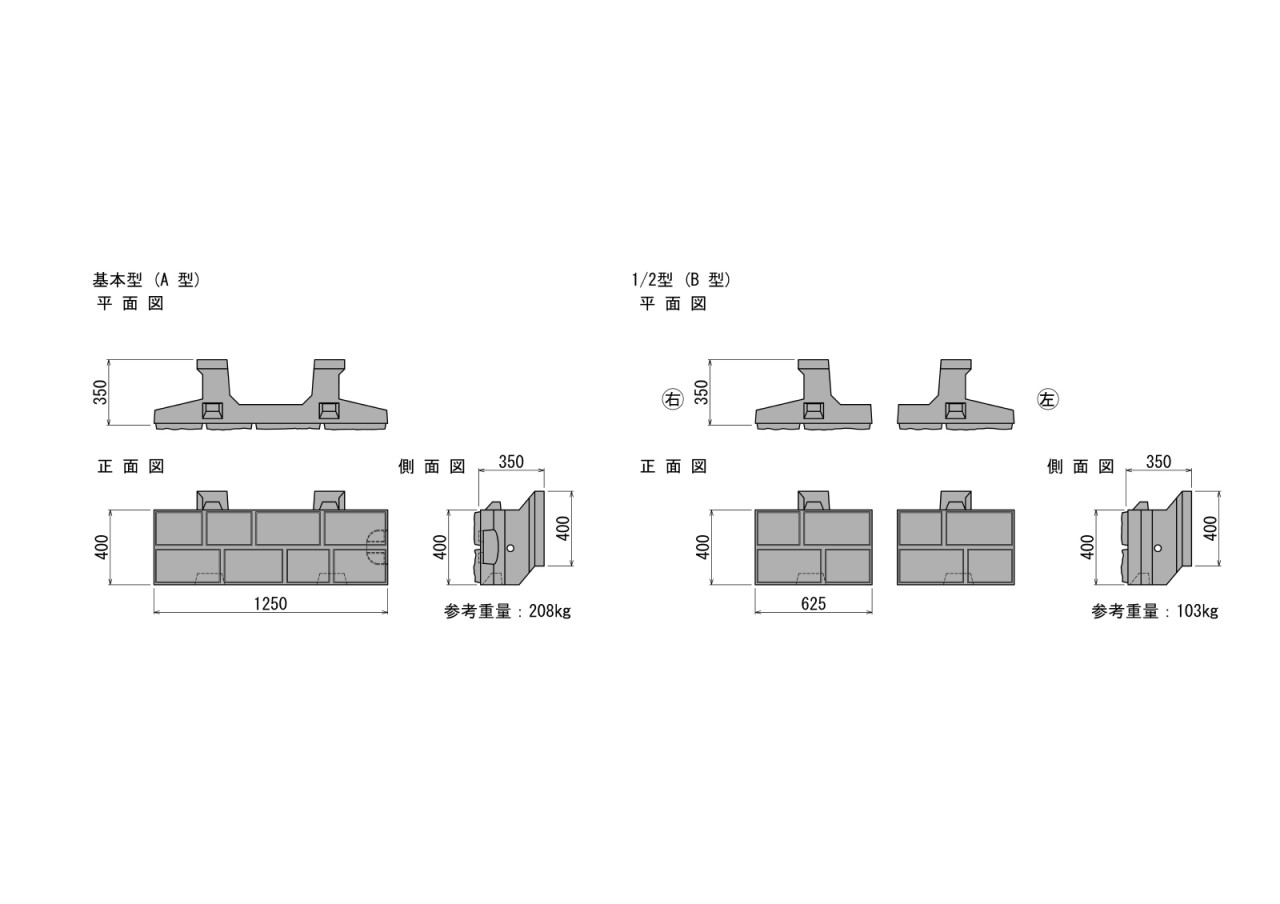

  • 宮崎県協会型大型積みブロック製品図.jpg
  • 基礎ブロック製品図.jpg

10.施工方法

施工方法は下記のとおりとなる。
(1)掘削
(2)基礎砕石工、基礎ブロック敷設(基礎コンクリート打設)
(3)ブロック据付、背面型枠工
(4)胴込めコンクリートの打切。
(5)2回目以降、項番3~4を所定段数まで繰り返す
(6)天端工(型枠工、コンクリート投入)

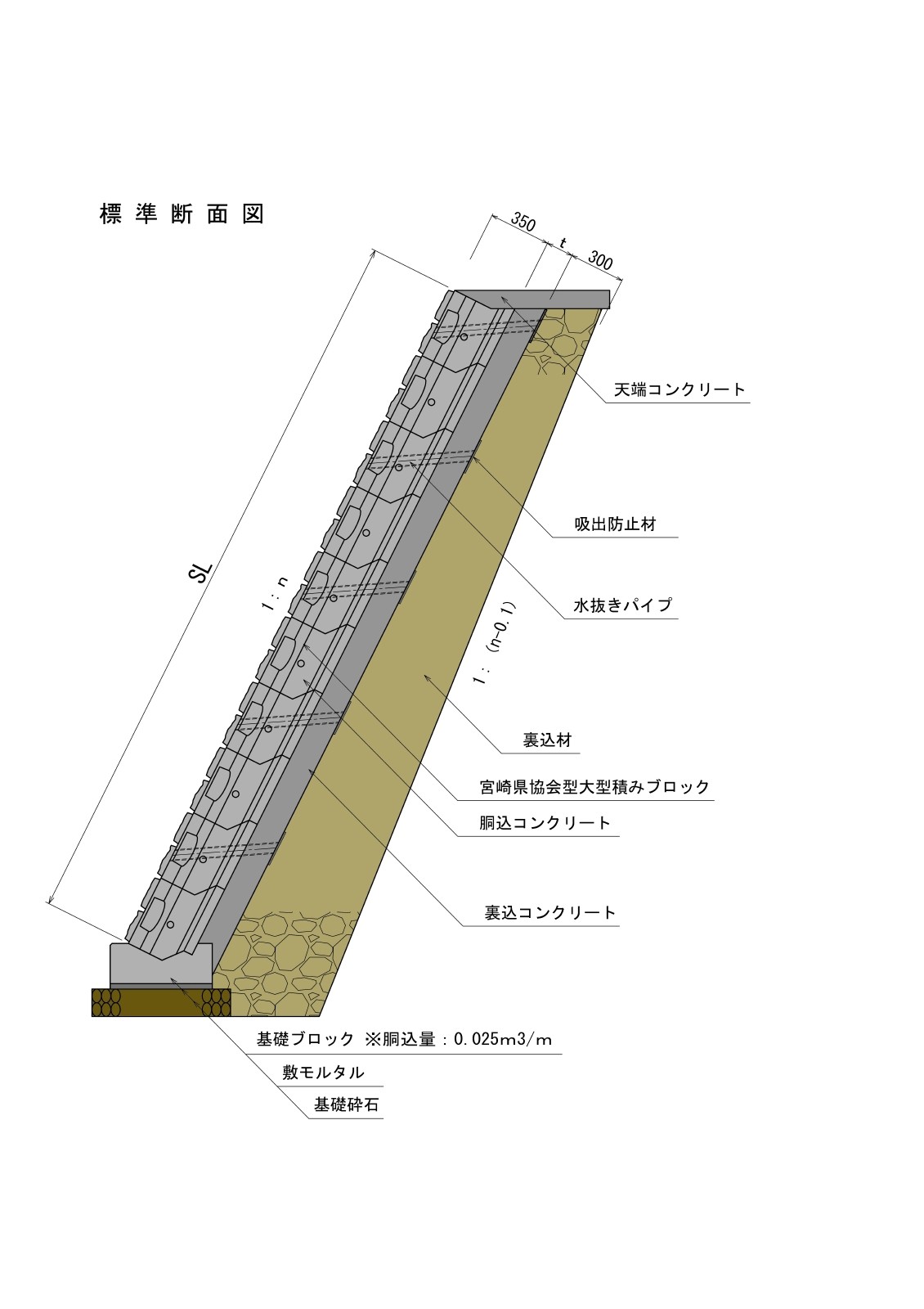

  • 宮崎県協会型大型積みブロック標準断面図.jpg

11.歩掛・単価等

独自歩掛

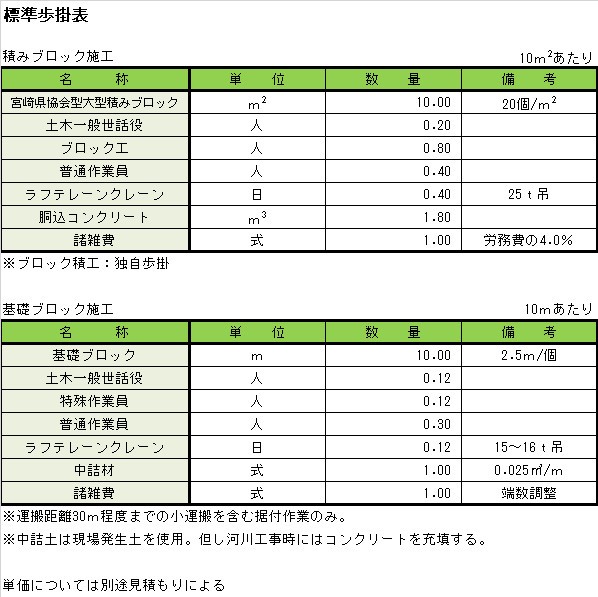

  • 宮崎県協会型大型積みブロック歩掛.jpg

12.適用条件

・通常の控え35cm積みブロックによる法覆工と同等
・直高5mまで。延長は0.625mの倍数。
・積みブロックによる法覆工の基準に準ずる
・従来の積みブロック同等の耐力であることを、実物を用いた曲げ耐力試験により確認している。

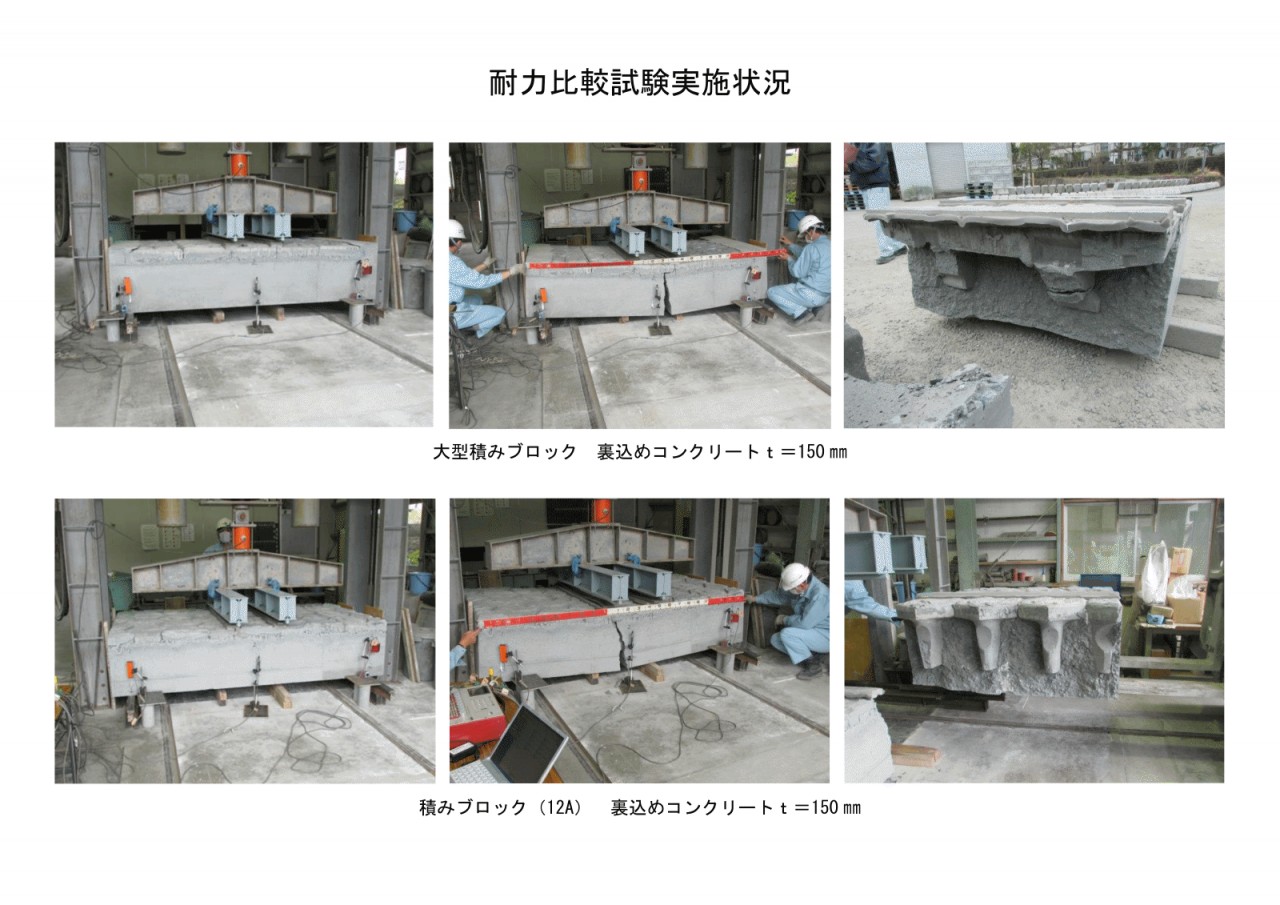

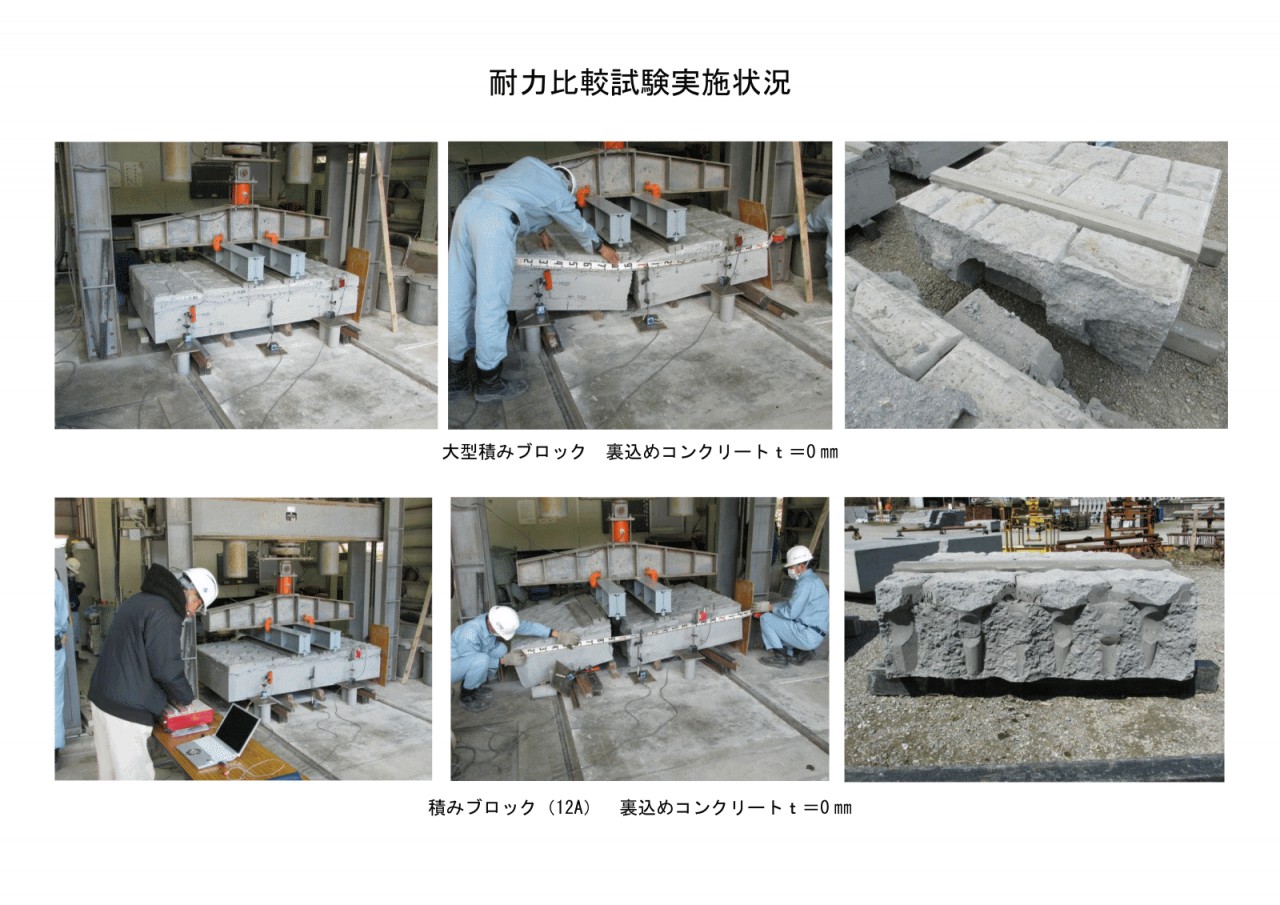

  • 大型積ブロック耐力確認試験写真1.gif
  • 大型積ブロック耐力確認試験写真2.gif

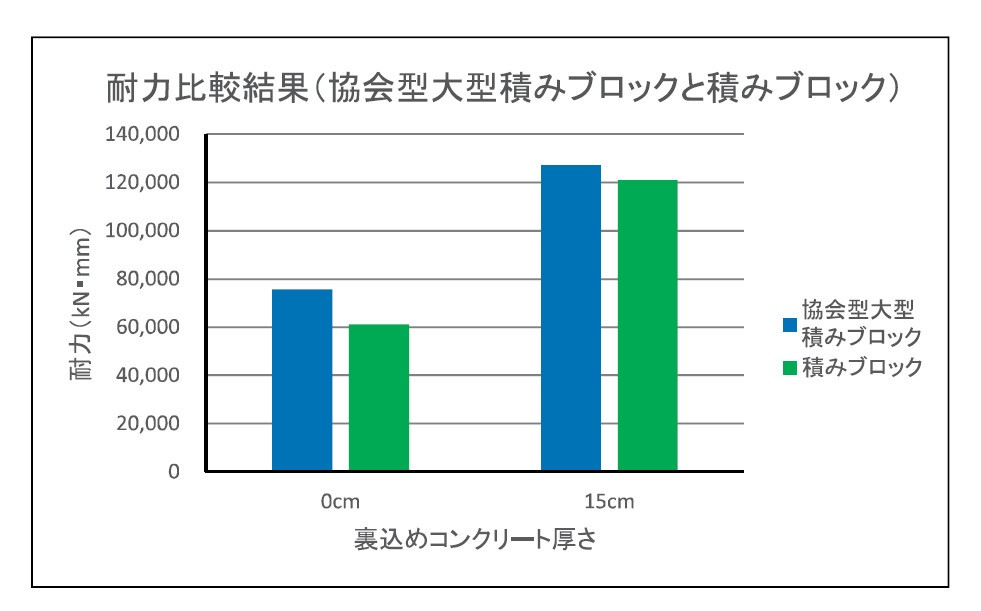

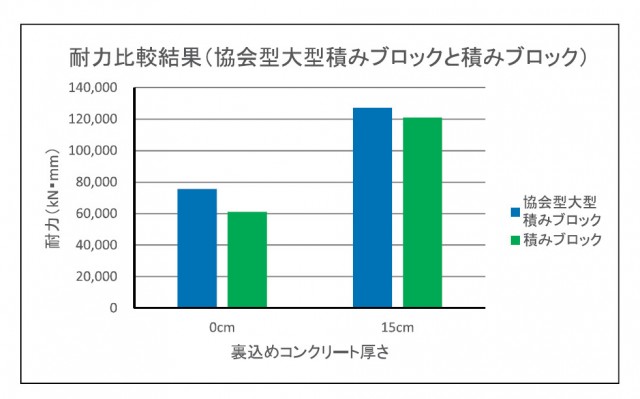

  • 大型積ブロック耐力試験結果.jpg

13.施工実績

発注機関県内件数県外件数
国、公団等00
地方自治体補助事業30
単独事業20
民間10

県内での主な施工実績

発注者工事名施工年度CORINS登録番号
日向土木事務所第40-53-1号県道上椎葉湯前線道路改良工事2018
諸塚村役場第429-3号上野尾地区耕地災害復旧工事2019
美郷町役場ナバタ地区農地災害復旧工事2020
日向土木事務所県単河川改良塩見川護岸工事2021
日向土木事務所県単河川改良第1910-1号坪谷川護岸工事2021

県外での主な施工実績

発注者工事名施工年度CORINS登録番号

14.施工者

一般の建設業者で施工可能

15.技術提供企業

技術の名称宮崎県協会型大型積みブロック

技術提供企業

代表
企業名担当部署担当者住所TELFAXE-mail
和光コンクリート工業㈱ 品質管理・製品開発チーム 高橋智成 宮崎県日向市東郷町山陰丙1537-1 0982-69-2216 0982-69-2554 takahashi@wakocon.co.jp
代表以外(県内企業)
企業名担当部署担当者住所TELFAXE-mail
代表以外(県外企業)
企業名担当部署担当者住所TELFAXE-mail

16.主な製造工場

製造工場名担当部署担当者住所TELFAXE-mail
和光コンクリート工業㈱ 川島満成 宮崎県日向市東郷町山陰丙1537-1 0982-69-2216 0982-69-2554 kawashima@wakocon.co.jp
阿萬建設㈱ 阿萬公裕 宮崎県西都市大字南方1561-5 0983-43-0519 0983-43-0233 amankensetu@aurora.ocn.ne.jp

17.主な原材料産地

原材料産地名取扱会社名担当部署担当者住所TELFAXE-mail

18.県内活用技術参考写真

技術の名称宮崎県協会型大型積みブロック
県内の施工実績写真

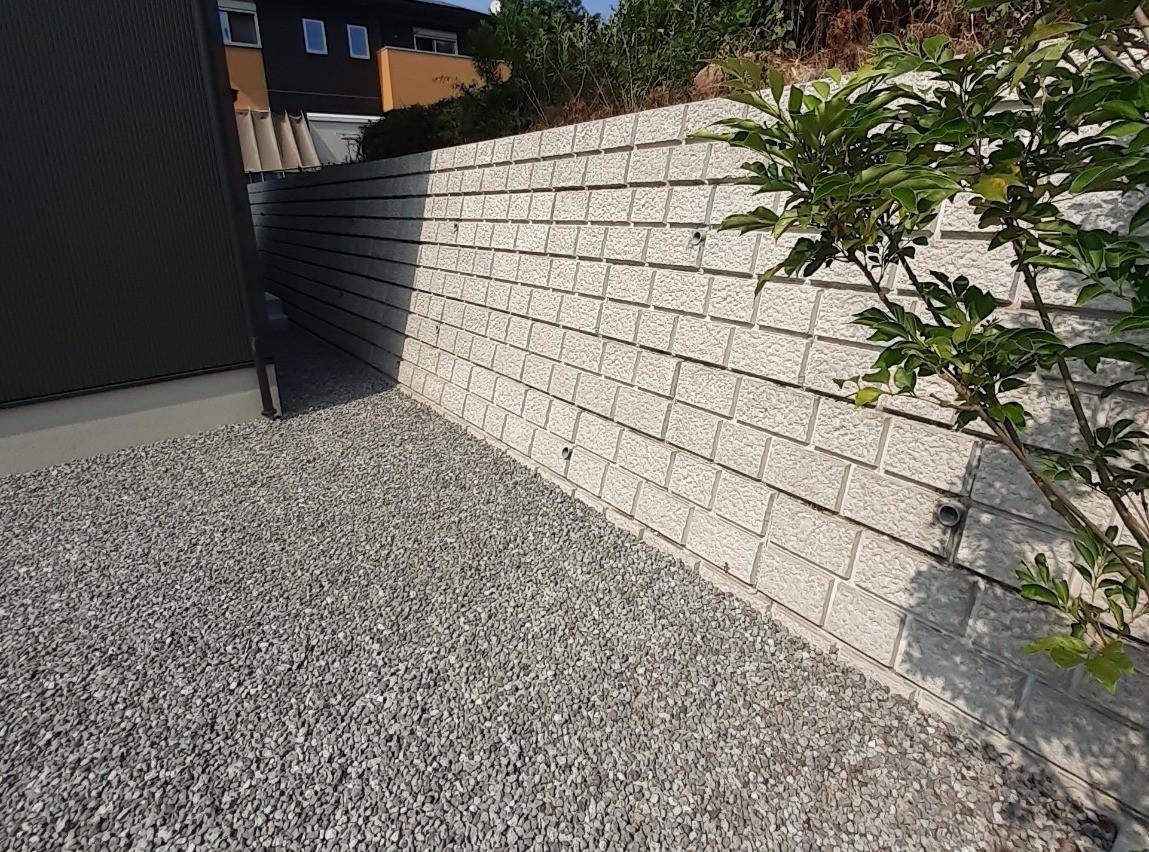

  • 施工実績写真(日向市内民間工事).jpg
