技術登録内容
1.登録申請者
会社名 | 日新産業株式会社 |
---|---|
郵便番号・住所 | 〒501-6002 岐阜県羽島郡岐南町三宅3丁目224番地 |
担当部署 | |
電話番号 | 058-247-7529 |
FAX番号 | 058-247-7359 |
green@nisshin-sangyo.com | |
ホームページURL | https://www.nisshin-sangyo.com |
2.技術の名称等
技術の名称 | ガンリョクマット |
---|---|
開発年(西暦) | 1996年 |
開発体制 | 単独 |
共同研究者 | |
開発会社 | 日新産業株式会社 |
開発会社と申請者の関係 | 自社 |
県産品 |
3.技術の分類
区 分1 | 県内活用技術 |
---|---|
区 分2 | 工法 |
分 類 | 法面工、植生マット工(植生基材入り) |
4.キーワード
項目 | コスト縮減 / 環境の保全 / 県内公共工事採用実績 |
---|
5.国土交通省への登録状況
申請地方整備局名 | 登録年月日 | 登録番号 | 評価結果 |
---|---|---|---|
中部地方整備局 | 2003年8月19日 | CB-030036-V | 設計比較対象技術 掲載期間終了 |
6.特許等
特許番号 | 実用新案番号 |
---|
7.制度等による証明
証明機関 | 証明番号 | 証明年月日 | |
---|---|---|---|
建設技術審査証明事業 | |||
その他 |
8.活用の効果
従来技術名 | 植生基材吹付工 |
---|---|
経済性 | 向上 (8.75 %) |
工程 | 短縮 (51.88 %) |
品質・出来形 | 向上 |
安全性 | 向上 |
施工性 | 向上 |
環境 | 向上 |
9.特徴
法面や斜面を緑化するための植生マット工であり、以下の特長がある。

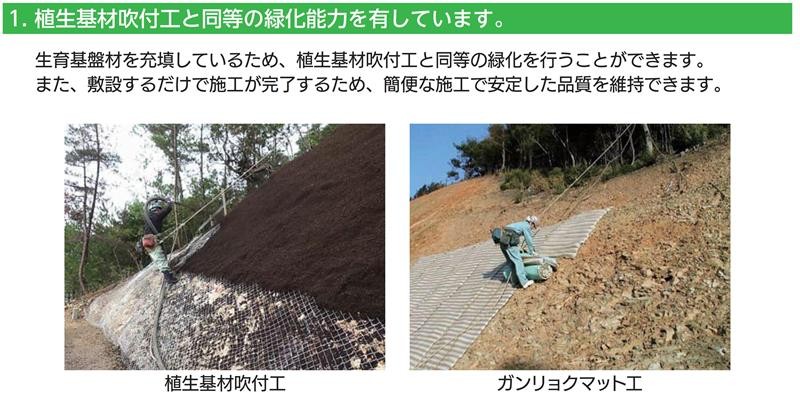

・軽量人工土壌を充填しており、植生基材吹付工と同等の緑化能力を有している(土砂から軟岩まで、幅広い地質に適用が可能である)。
・施工がマット張作業のみで完了するため、施工性に優れている。

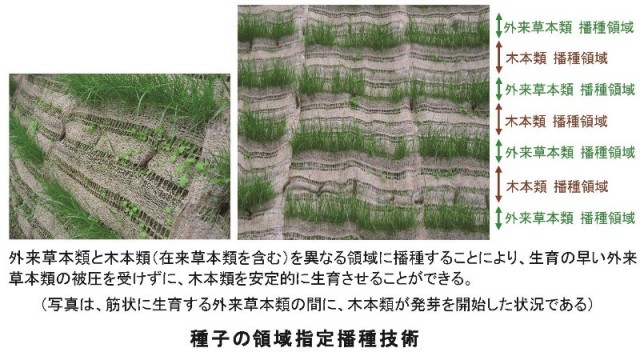

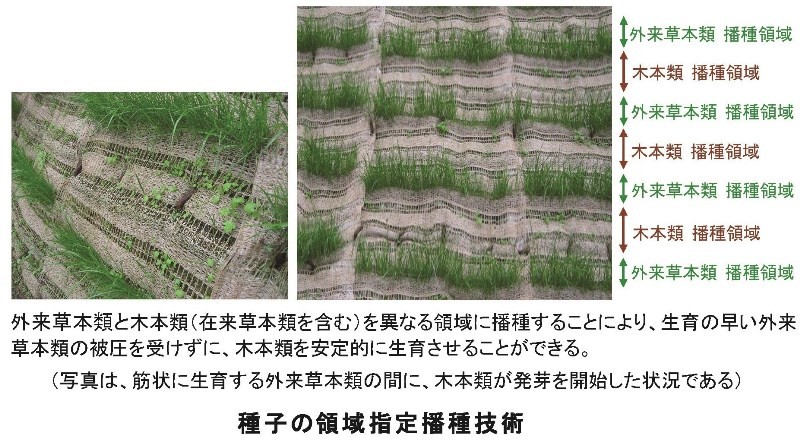

・早期樹林化を行う場合等、発芽特性の異なる種子を領域指定播種することにより、初期生育の速い植物による被圧を防止し、発芽生長の遅い植物を安定的に生育させることができる(一般的な種子の混播により緑化を行うことも可能である)。
また従来技術と比較して以下の効果がある。
1)生育基盤の安定化

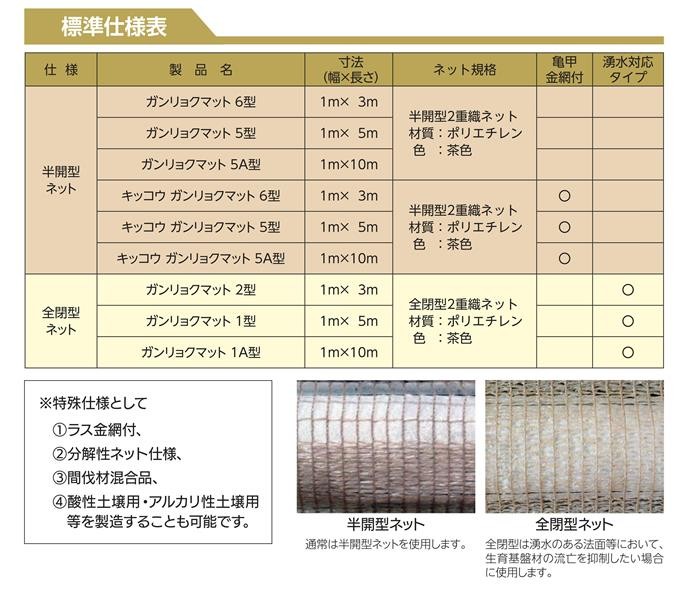

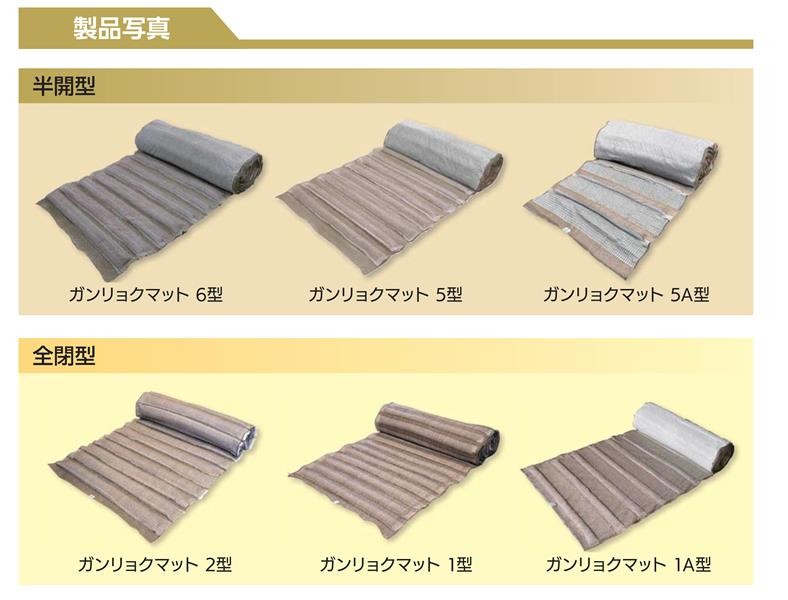

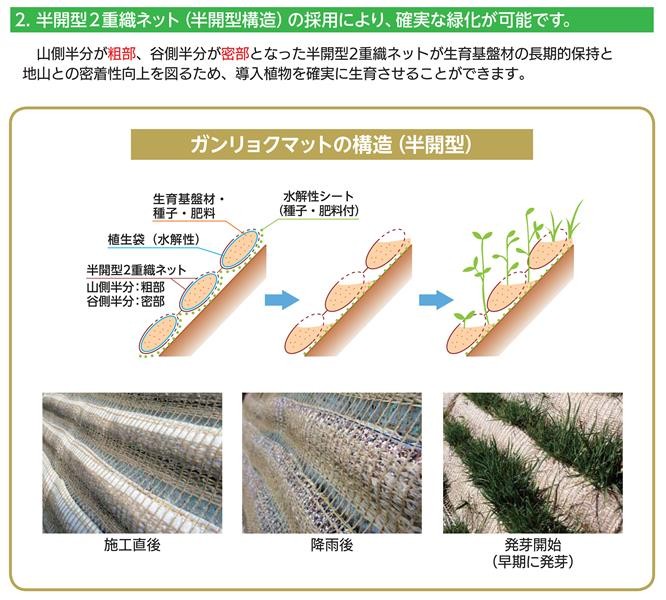

・マットを構成するネットに、谷側半分が密部、山側半分が粗部となった半開型構造を有する特殊ネット(半開型2重織ネット)を採用した。半開型2重織ネットは、谷側半分で生育基盤を保持し、山側半分で平場部の形成と地山との密着性向上を図るので、生育基盤の保持能力を高め、導入植物の良好な生育を促す効果がある。
・ネットにより生育基盤が保持されるので、降雨による侵食や、凍上・凍結害から生育基盤を長期的に保持することができる(降雨や越冬後の生育基盤の流亡防止)。
・湧水法面等において、生育基盤の保持機能をさらに高めたい場合に、全体が密部となった全閉型(全閉型2重織ネット)による対応が可能である。
2)工程や作業の簡略化
・マット張作業のみで施工が完了するので、従来技術と比較して施工性が向上する。
・吹付機械の設置が不要なため、小規模な作業スペースで施工を行える。また、機械の設置や運転に伴う労働災害、騒音や振動、粉塵等を軽減できる。
3)安定した品質の確保
・工場加工品を敷設するため、熟練工の依存度が低く、安定した品質を確保することが可能である。
・軽量人工土壌を充填しており、植生基材吹付工と同等の緑化能力を有している(土砂から軟岩まで、幅広い地質に適用が可能である)。
・施工がマット張作業のみで完了するため、施工性に優れている。
・早期樹林化を行う場合等、発芽特性の異なる種子を領域指定播種することにより、初期生育の速い植物による被圧を防止し、発芽生長の遅い植物を安定的に生育させることができる(一般的な種子の混播により緑化を行うことも可能である)。
また従来技術と比較して以下の効果がある。
1)生育基盤の安定化
・マットを構成するネットに、谷側半分が密部、山側半分が粗部となった半開型構造を有する特殊ネット(半開型2重織ネット)を採用した。半開型2重織ネットは、谷側半分で生育基盤を保持し、山側半分で平場部の形成と地山との密着性向上を図るので、生育基盤の保持能力を高め、導入植物の良好な生育を促す効果がある。
・ネットにより生育基盤が保持されるので、降雨による侵食や、凍上・凍結害から生育基盤を長期的に保持することができる(降雨や越冬後の生育基盤の流亡防止)。
・湧水法面等において、生育基盤の保持機能をさらに高めたい場合に、全体が密部となった全閉型(全閉型2重織ネット)による対応が可能である。
2)工程や作業の簡略化
・マット張作業のみで施工が完了するので、従来技術と比較して施工性が向上する。
・吹付機械の設置が不要なため、小規模な作業スペースで施工を行える。また、機械の設置や運転に伴う労働災害、騒音や振動、粉塵等を軽減できる。
3)安定した品質の確保
・工場加工品を敷設するため、熟練工の依存度が低く、安定した品質を確保することが可能である。
10.施工方法
1)法面清掃
・施工の支障となるかぶりや浮石、その他の雑物を除去する。
2)材料運搬
・ガンリョクマット、アンカー類(アンカーピン、止め釘等)を施工箇所に運搬する。運搬は、作業道を使っての小運搬、またはロープによる荷揚げ等によって行う。
3)マット張工
・ガンリョクマットを植生シートが地山側となるように展開する。法肩部の巻き込みは10~20cm程度を標準とする。
・法面との密着性を確保できるよう留意しながら、アンカー類でマットを固定する。
・地山との密着性を高めるためには、マットを一気に展開せず足で保持しながら、順次法尻方向に向かって施工するのが望ましい。また、法面の凹凸により浮き上がりが予想される箇所については、アンカー類を増し打ちするのが望ましい。
・重ね合わせは、縦方向5~10cm程度、横方向2~5cm程度を標準とする。特に縦方向の重ね合わせは重要であり、法肩側のマットが必ず上にくるような形で重ね合わせると共に、打設間隔が25cm程度となるようにアンカー類を打設すること。これらは積雪害その他の影響により、マットの剥がれ等を防止するための処置である。
・施工の支障となるかぶりや浮石、その他の雑物を除去する。
2)材料運搬
・ガンリョクマット、アンカー類(アンカーピン、止め釘等)を施工箇所に運搬する。運搬は、作業道を使っての小運搬、またはロープによる荷揚げ等によって行う。
3)マット張工
・ガンリョクマットを植生シートが地山側となるように展開する。法肩部の巻き込みは10~20cm程度を標準とする。
・法面との密着性を確保できるよう留意しながら、アンカー類でマットを固定する。
・地山との密着性を高めるためには、マットを一気に展開せず足で保持しながら、順次法尻方向に向かって施工するのが望ましい。また、法面の凹凸により浮き上がりが予想される箇所については、アンカー類を増し打ちするのが望ましい。
・重ね合わせは、縦方向5~10cm程度、横方向2~5cm程度を標準とする。特に縦方向の重ね合わせは重要であり、法肩側のマットが必ず上にくるような形で重ね合わせると共に、打設間隔が25cm程度となるようにアンカー類を打設すること。これらは積雪害その他の影響により、マットの剥がれ等を防止するための処置である。

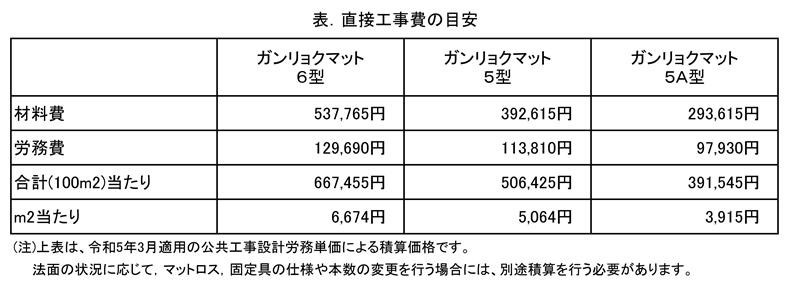

11.歩掛・単価等
■ガンリョクマット5型の場合
・材料内訳(100m2当たり)
ガンリョクマット5型 110m2
アンカーピン(φ9×200mm) 277本
止め釘(大頭釘、L=150mm) 260本
・労務内訳(100m2当たり)
土木一般世話役 0.5人
法面工 2.8人
普通作業員 1.8人
(注)法面形状や土質等に応じて、適宜、マットロス、固定具の仕様、労務人数の変更を行います。
・材料内訳(100m2当たり)
ガンリョクマット5型 110m2
アンカーピン(φ9×200mm) 277本
止め釘(大頭釘、L=150mm) 260本
・労務内訳(100m2当たり)
土木一般世話役 0.5人
法面工 2.8人
普通作業員 1.8人
(注)法面形状や土質等に応じて、適宜、マットロス、固定具の仕様、労務人数の変更を行います。

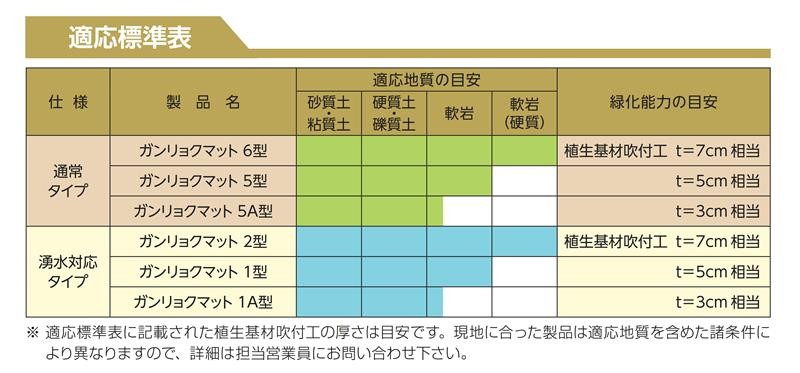

12.適用条件
13.施工実績
発注機関 | 県内件数 | 県外件数 | |
---|---|---|---|
国、公団等 | 3 | 268 | |
地方自治体 | 補助事業 | 173 | 1640 |
単独事業 | 9 | 436 | |
民間 | 3 | 67 |
県内での主な施工実績
発注者 | 工事名 | 施工年度 | CORINS登録番号 |
---|---|---|---|
九州地方建設局 宮崎工事事務所 | 西家地区防災工事 | 平成12年度 | |
九州地方整備局 宮崎河川国道事務所 | 大幡第4砂防堰堤工事 | 平成17年度 | |
九州地方整備局 宮崎河川国道事務所 | 東九州道(清武~北郷)芳ノ元トンネル南新設工事 | 平成30年度 | |
日向土木事務所 | R388号線改良工事 | 平成10年度 | |
中部農林事務所 | 平成11年度県営農道整備事業前平地区 | 平成11年度 | |
都城土木事務所 | 大倉田財部線地方特定道路整備工事 | 平成12年度 | |
西都土木事務所 | 吹山ダム工事用道路開設工事 | 平成13年度 | |
中部農林振興局 | 平成16年度 県営ふるさと農道緊急整備事業 小山田地区 | 平成16年度 | |
宮崎市役所 | 市道広原畑線道路改良工事(但し法面保護工) | 平成17年度 | |
宮崎土木事務所 | H21年度交付建設第2-17-1号 大久保木崎線 谷ノ口工区道路改良工事 | 平成19年度 |
県外での主な施工実績
発注者 | 工事名 | 施工年度 | CORINS登録番号 |
---|---|---|---|
九州地方整備局 大隅河川国道事務所 | 根木原地区改良(1工区)(2工区) | 平成15年度 | |
九州地方整備局 八代国道事務所 | 熊本3号宮浦地区 | 平成18年度 | |
九州地方整備局 大隅河川国道事務所 | 古河原川上流左岸導流堤(1工区)工事 | 平成21年度 | |
九州地方整備局 鹿児島国道事務所 | 国道3号湯の元地区外防災工事 | 平成22年度 | |
九州地方整備局 熊本復興事務所 | 西湯浦川1砂防堰堤設置工事 | 令和元年度 | |
朝倉農林事務所 | 流域公益保全林整備事業 高木線開設工事 | 平成19年度 | |
鹿本地域振興局 | 金峰北部4期地区農免農道整備事業 | 平成20年度 | |
上益城地域振興局 | 清和矢部線民有林林道開設事業(広域)第52号工事 | 平成22年度 | |
鹿本地域振興局 | 鹿本管内治山事業(交付金)予防治山火山地域第4号工事 | 平成27年度 | |
南薩地区衛生管理組合(南さつま市役所) | 南薩地区新クリーンセンター建設工事(1工区) | 令和3年度 |
14.施工者
一般の建設業者で施工可能 |
15.技術提供企業
技術の名称 | ガンリョクマット |
---|
技術提供企業
代表
企業名 | 担当部署 | 担当者 | 住所 | TEL | FAX | |
---|---|---|---|---|---|---|
日新産業株式会社 | 営業部 | 樋田 | 岐阜県羽島郡岐南町三宅3丁目224番 | 058-247-7529 | 058-247-7359 | green@nisshin-sangyo.cm |
代表以外(県内企業)
企業名 | 担当部署 | 担当者 | 住所 | TEL | FAX |
---|
代表以外(県外企業)
企業名 | 担当部署 | 担当者 | 住所 | TEL | FAX |
---|
16.主な製造工場
製造工場名 | 担当部署 | 担当者 | 住所 | TEL | FAX |
---|
17.主な原材料産地
原材料産地名 | 取扱会社名 | 担当部署 | 担当者 | 住所 | TEL | FAX |
---|

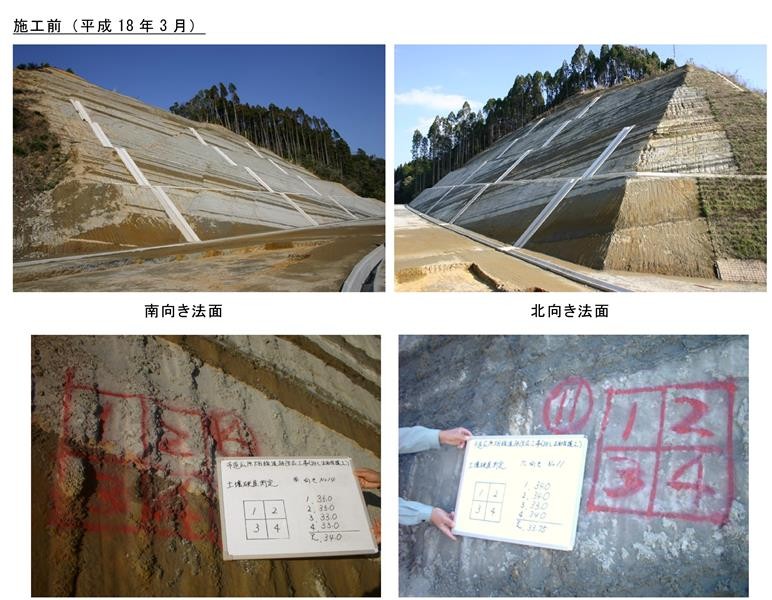

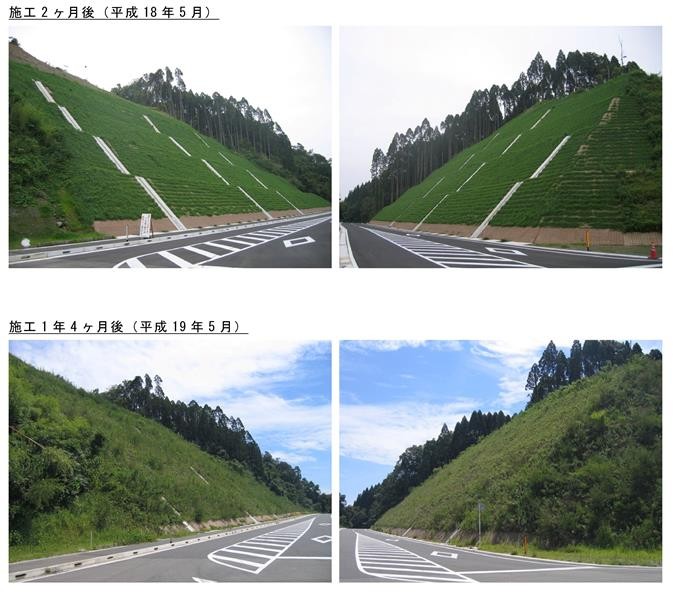

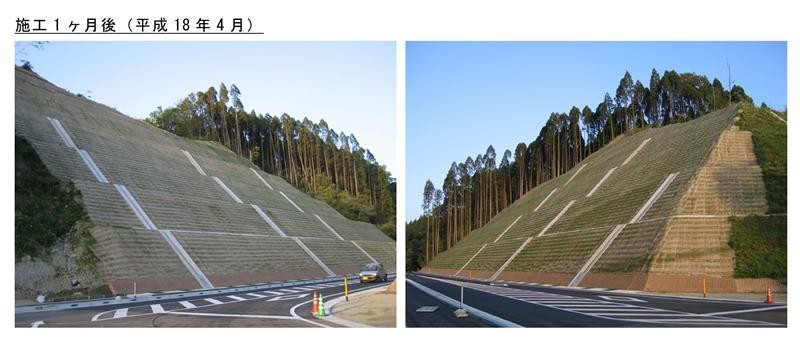

18.県内活用技術参考写真
技術の名称 | ガンリョクマット |
---|
