宮崎県新技術等活用促進システム

技術登録内容

1.登録申請者

会社名宮崎ニチレキ株式会社
郵便番号・住所〒880-0212 宮崎県宮崎市佐土原町下那珂7373番地1
担当部署営業
電話番号0985-74-1233
FAX番号0985-74-1313
E-mailuto.k@nichireki.jp
ホームページURL

2.技術の名称等

技術の名称エマルテック遮水工法
開発年(西暦)2007
開発体制単独
共同研究者
開発会社ニチレキ株式会社
開発会社と申請者の関係親子会社
県産品

3.技術の分類

区 分1 県内活用技術
区 分2 工法
分 類

4.キーワード

項目 コスト縮減 / 環境の保全 / 県産資材の利用促進 / 県内公共工事採用実績 / リサイクル向上

5.国土交通省への登録状況

申請地方整備局名 登録年月日 登録番号 評価結果

6.特許等

特許番号 実用新案番号

7.制度等による証明

証明機関 証明番号 証明年月日
建設技術審査証明事業 東京都 土木技術支援・人材センター 25土技支第694号 平成25年12月2日
その他

8.活用の効果

従来技術名 シート
経済性 向上 (47.1 %)
工程 短縮 (44.4 %)
品質・出来形 向上
安全性 向上
施工性 向上
環境 向上

9.特徴

切削オーバーレイやオーバーレイによる 基層保護を目的とした常温型の遮水工法である。
 既設の基層にひび割れ等があると、表層には早期破損が生じる。特に表層から侵入する雨水等により剥離等が助長され、ポットホールが生じる等の破損が発生する。
 エマルテック遮水工法は、既設基層表面に施工し、切削で生じた凹凸の平坦性を回復し、高い遮水性を有している。また、既設基層面の保護とリフレクションクラックの抑制により舗装のライフサイクルを延長させることが出来る経済的な工法である。

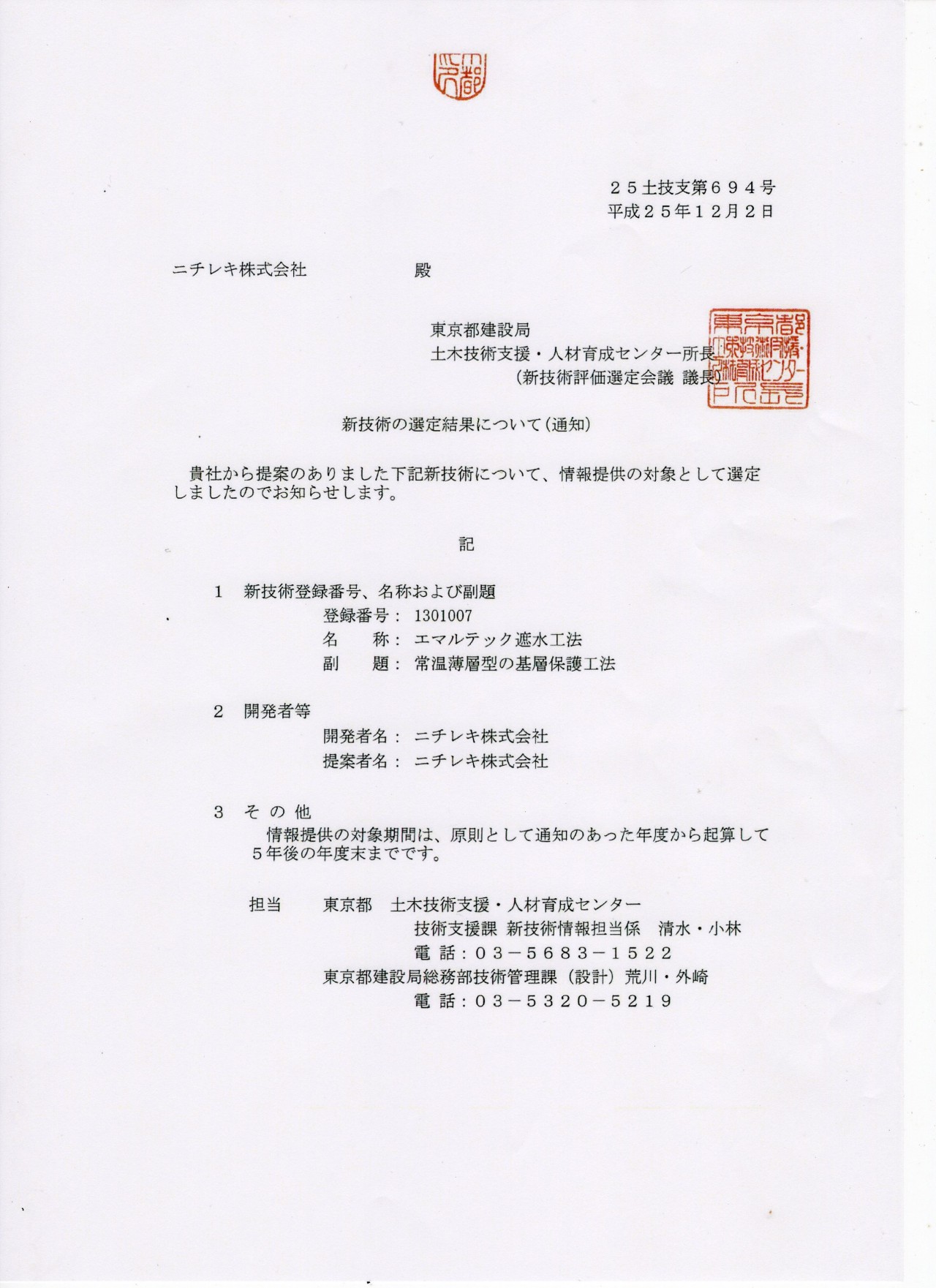

  • 東京都建設局 土木技術支援・人材育成センター 新技術登録証
    東京都建設局 土木技術支援・人材育成センター 新技術登録証

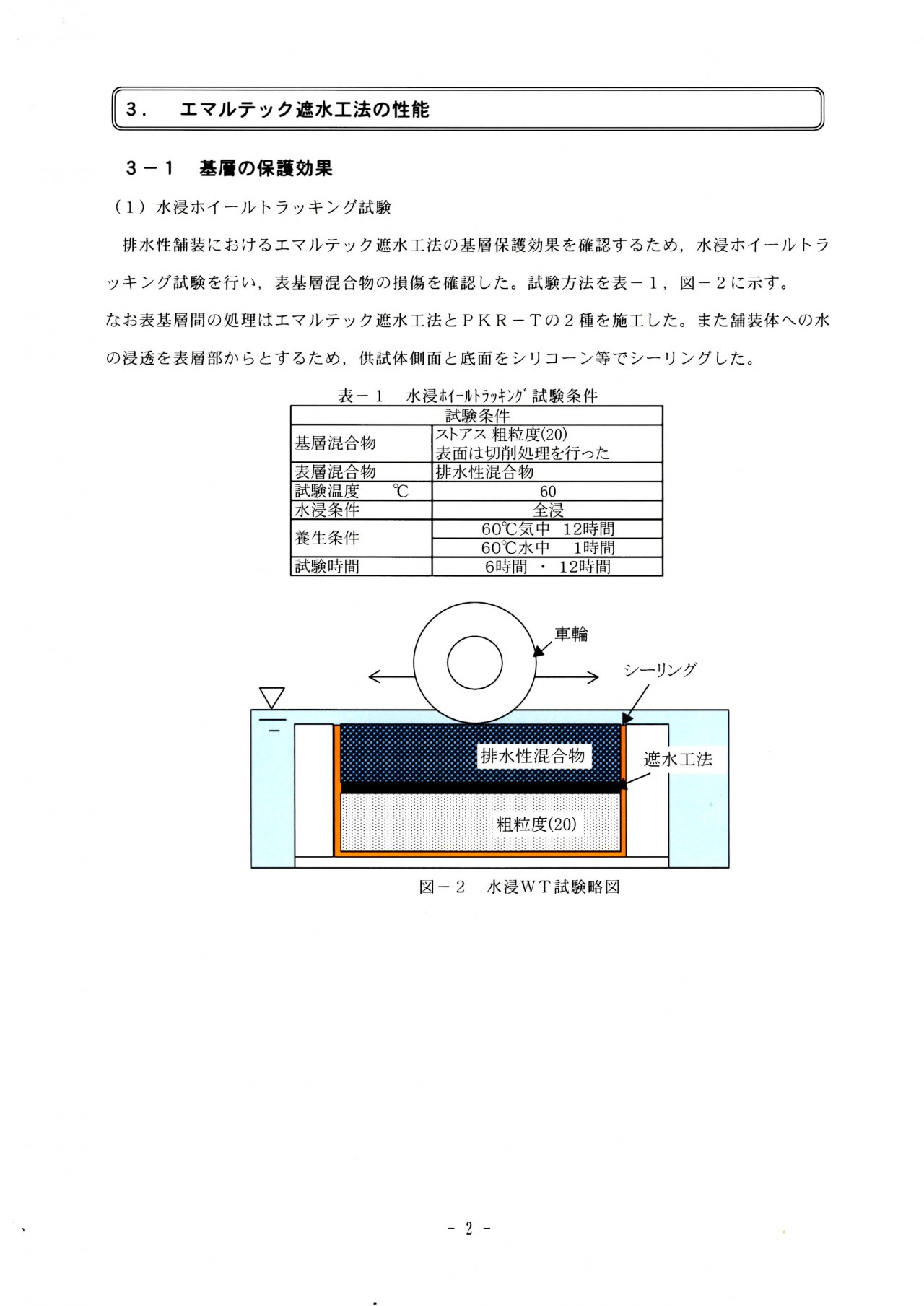

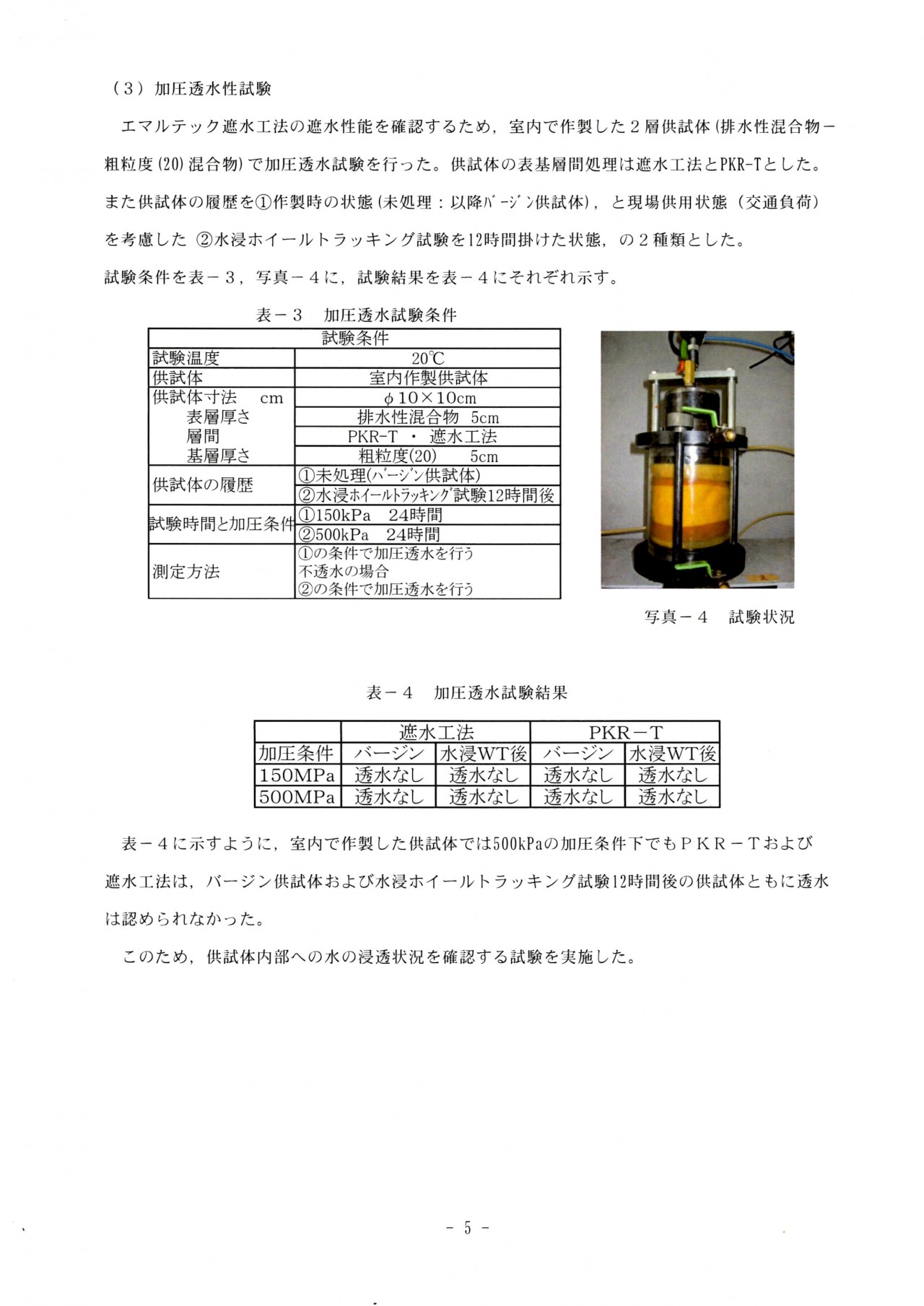

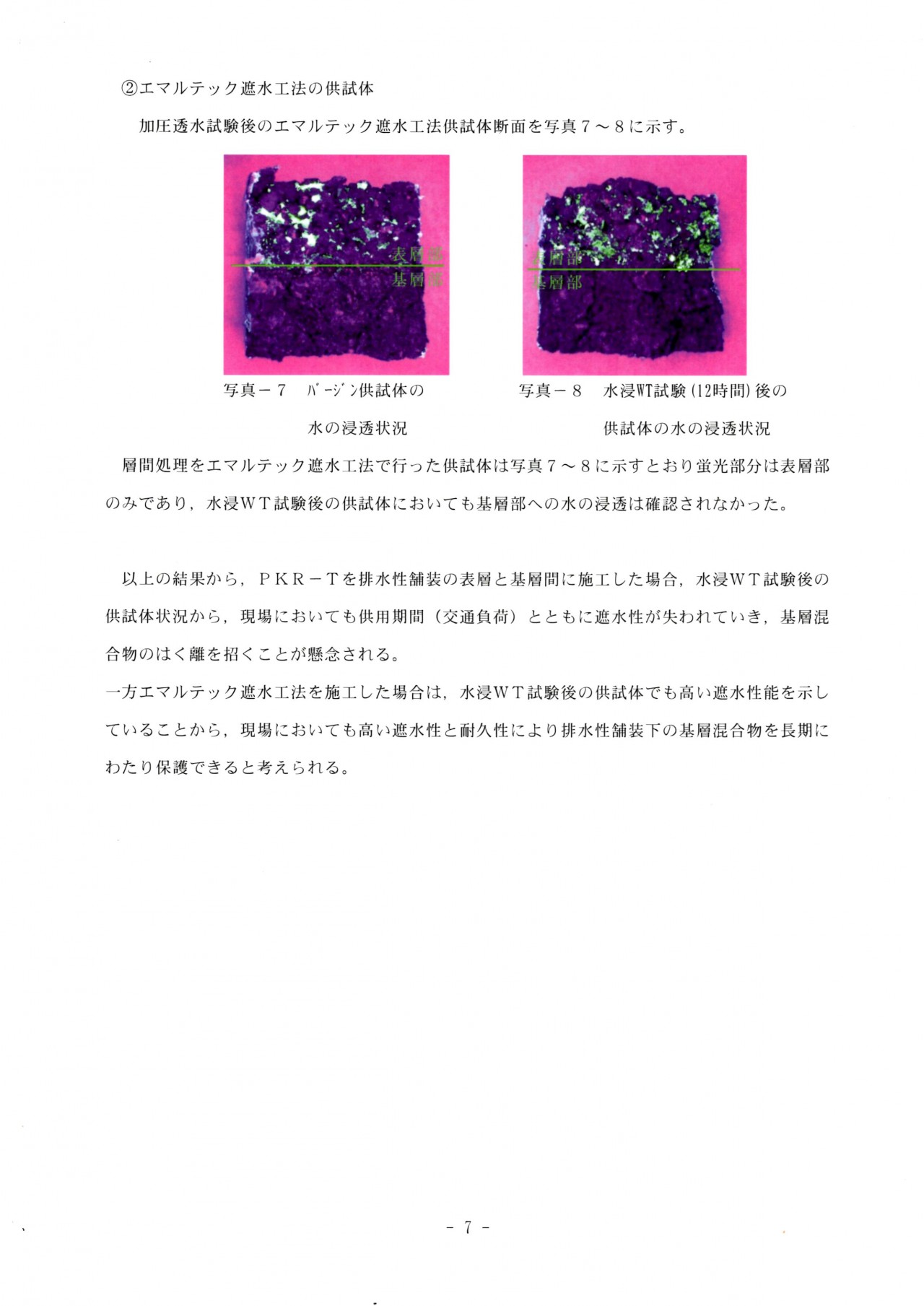

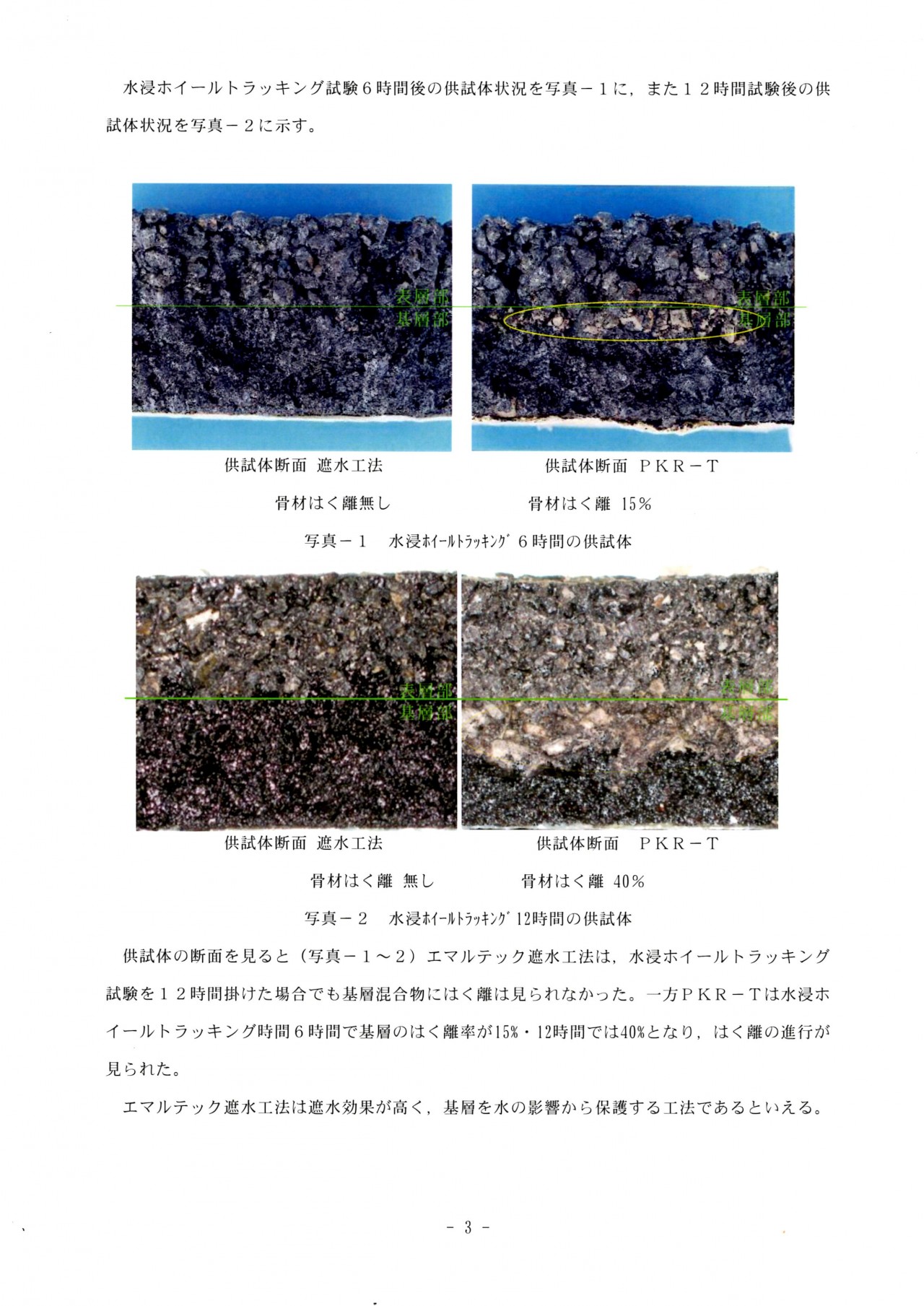

  • エマルテック遮水工法の性能1
    エマルテック遮水工法の性能1

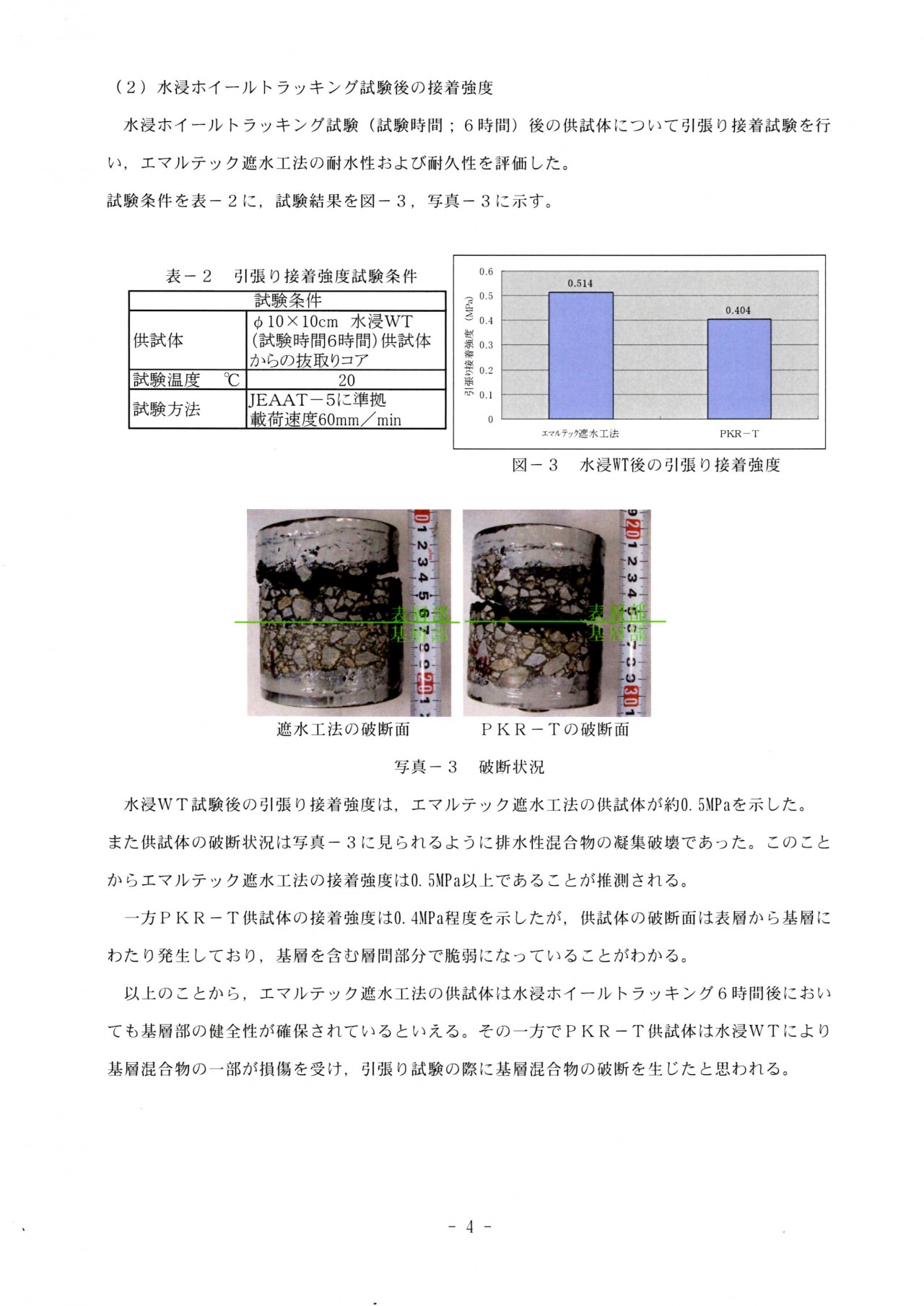

  • エマルテック遮水工法の性能2
    エマルテック遮水工法の性能2
  • エマルテック遮水工法の性能3
    エマルテック遮水工法の性能3

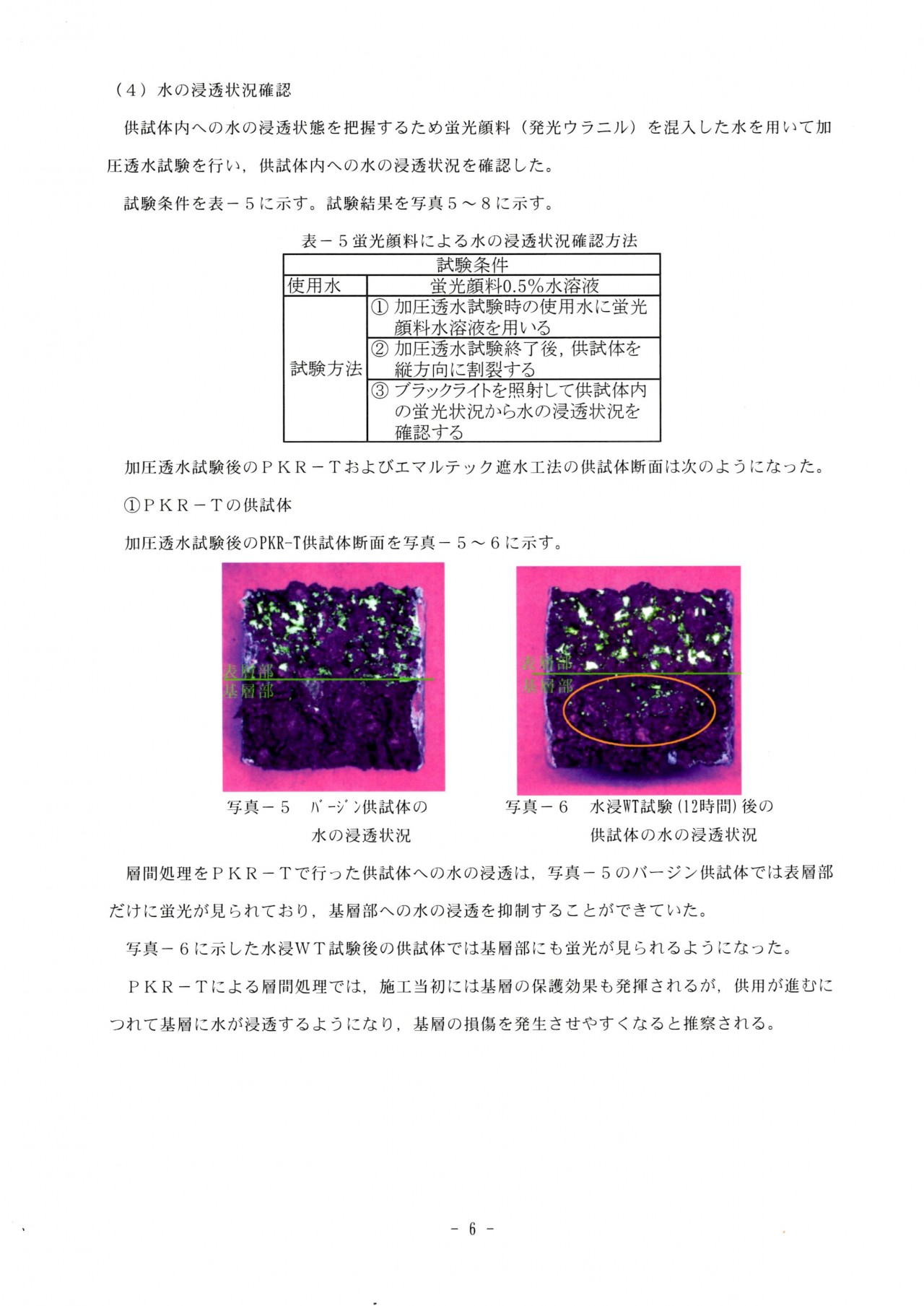

  • エマルテック遮水工法の性能4
    エマルテック遮水工法の性能4
  • エマルテック遮水工法の性能5
    エマルテック遮水工法の性能5
  • エマルテック遮水工法の性能6
    エマルテック遮水工法の性能6

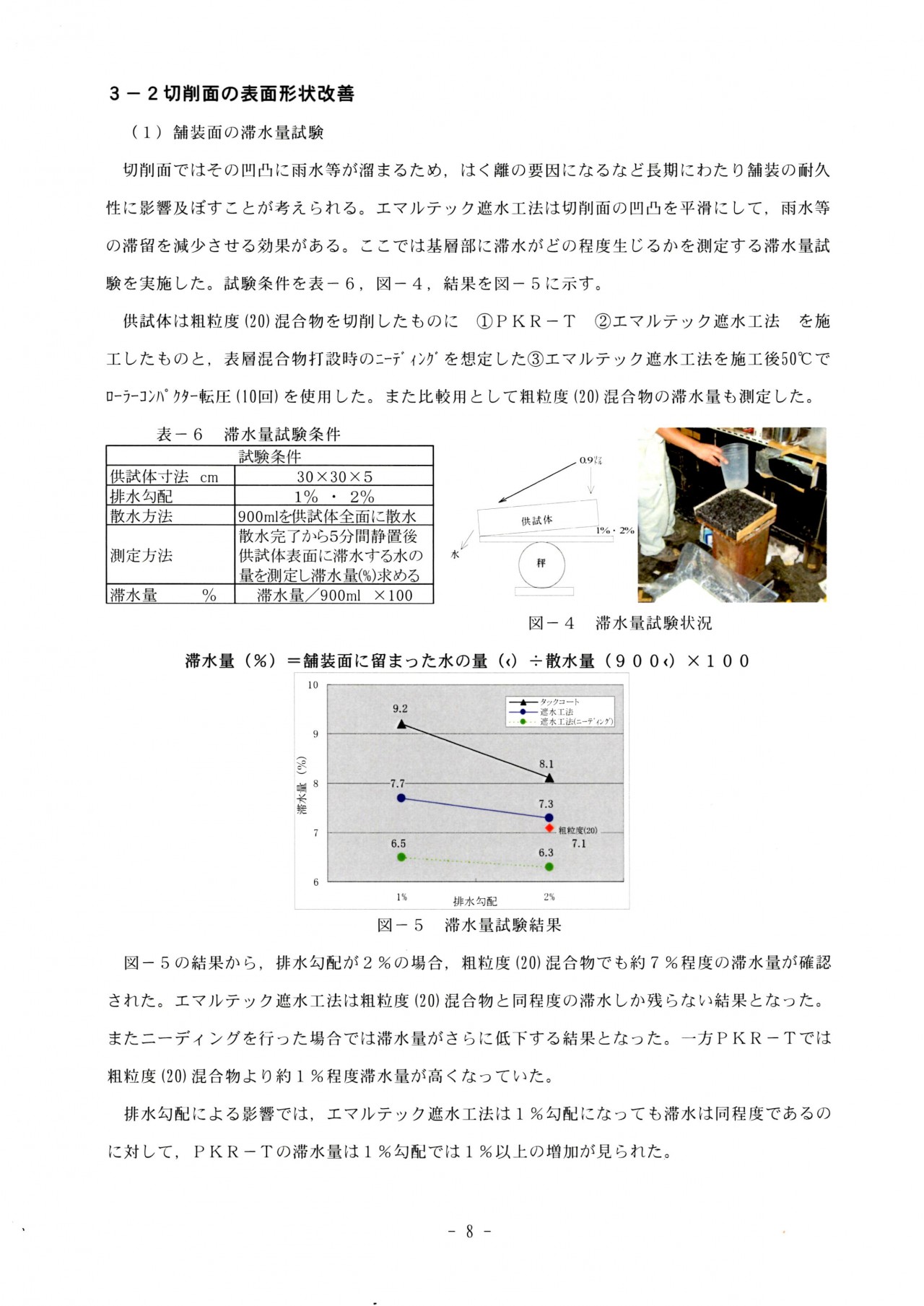

  • 切削面の表面形状改善
    切削面の表面形状改善

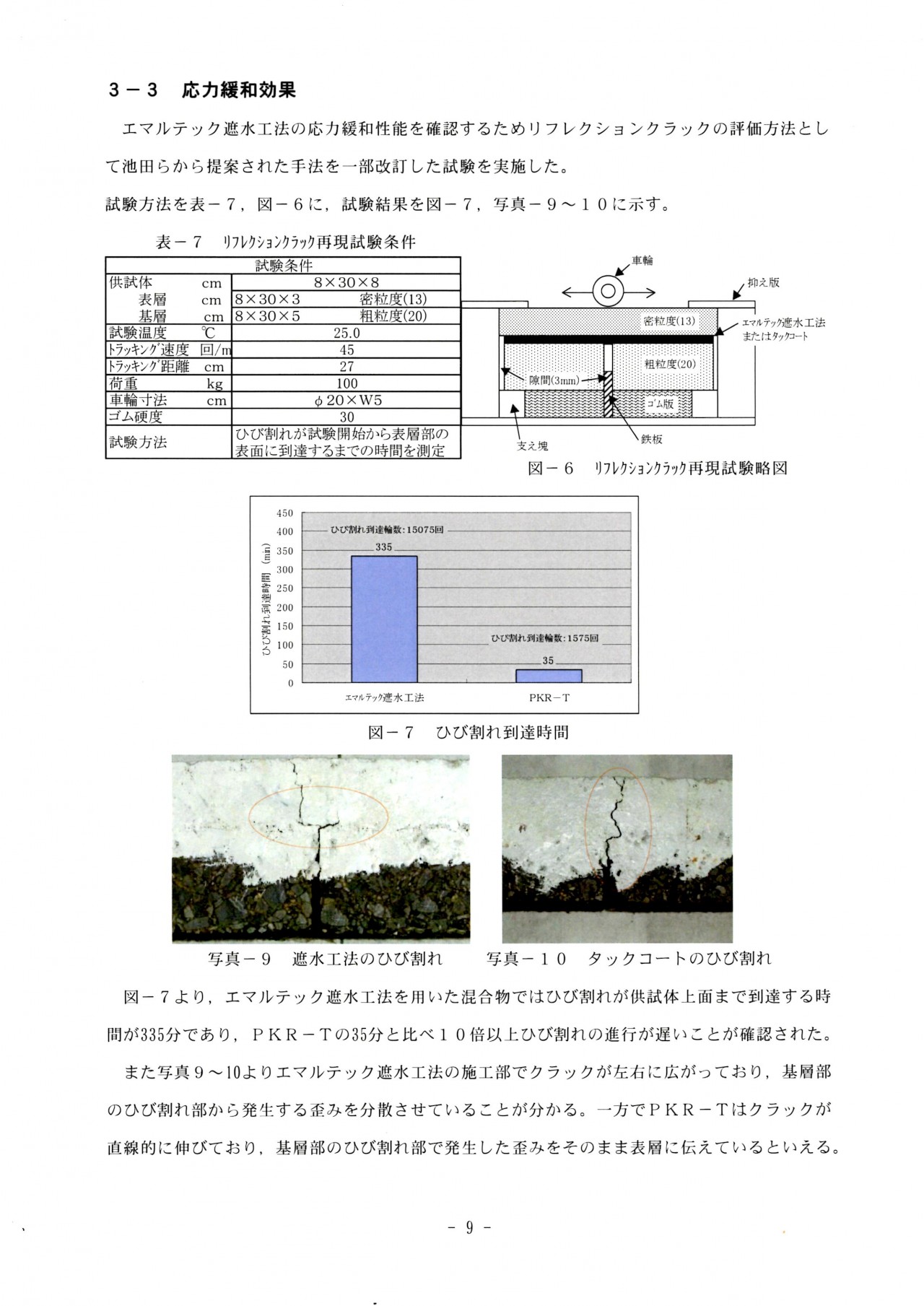

  • 応力緩和効果
    応力緩和効果

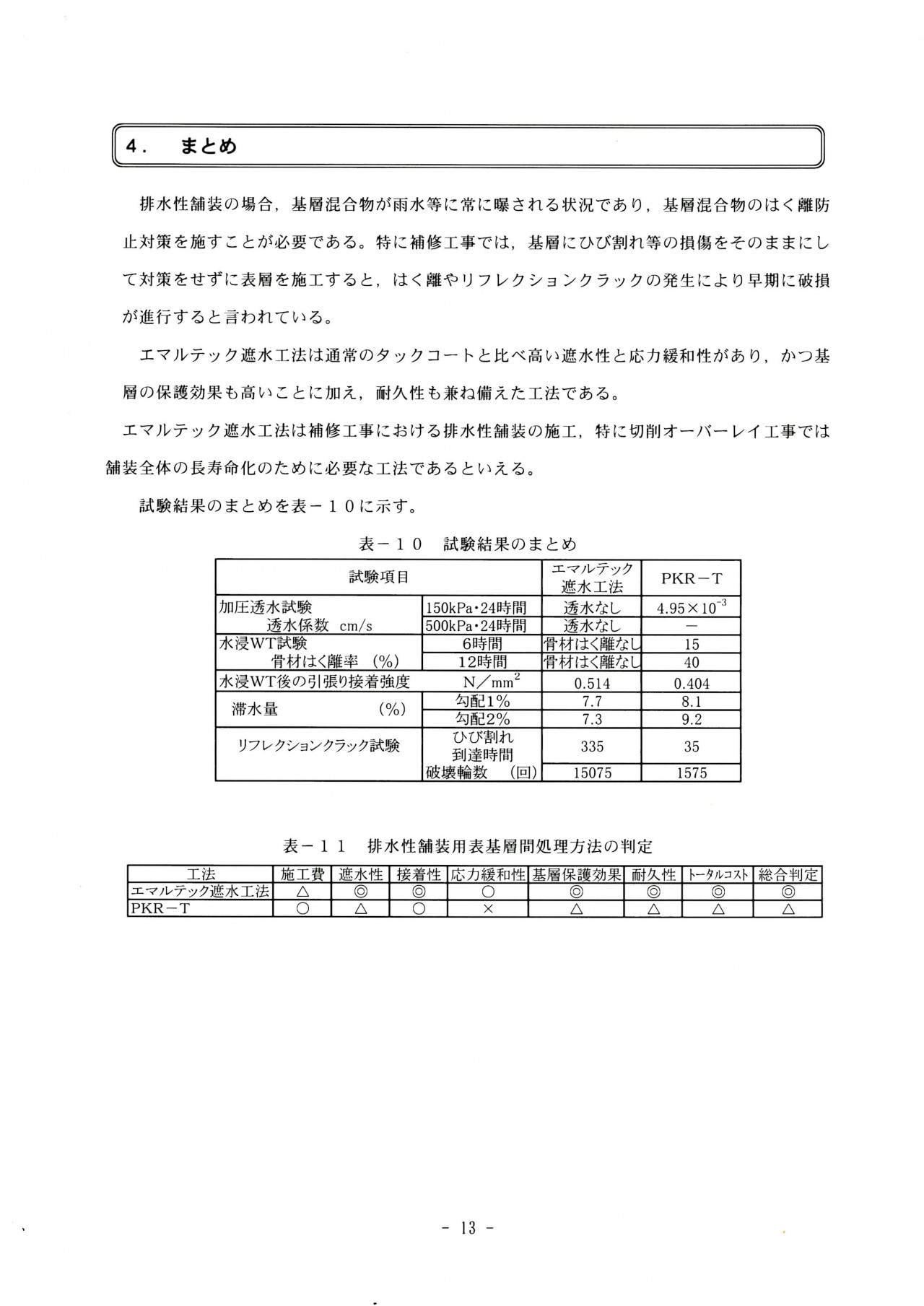

  • まとめ
    まとめ

10.施工方法

 使用機械はロメンマックⅡ(乳剤を散布しながら骨材を1層均等に敷き均すフィニッシャー)・ロードローラー・タイヤローラー。まず 路面の清掃を行い ロメンマックⅡにて6号砕石を敷き均し ロードローラーで転圧、この時乳剤は既設舗装のひび割れ面にも浸透 次に同要領で 7号砕石を敷き均し 表面を PK1と砂を敷き均す。

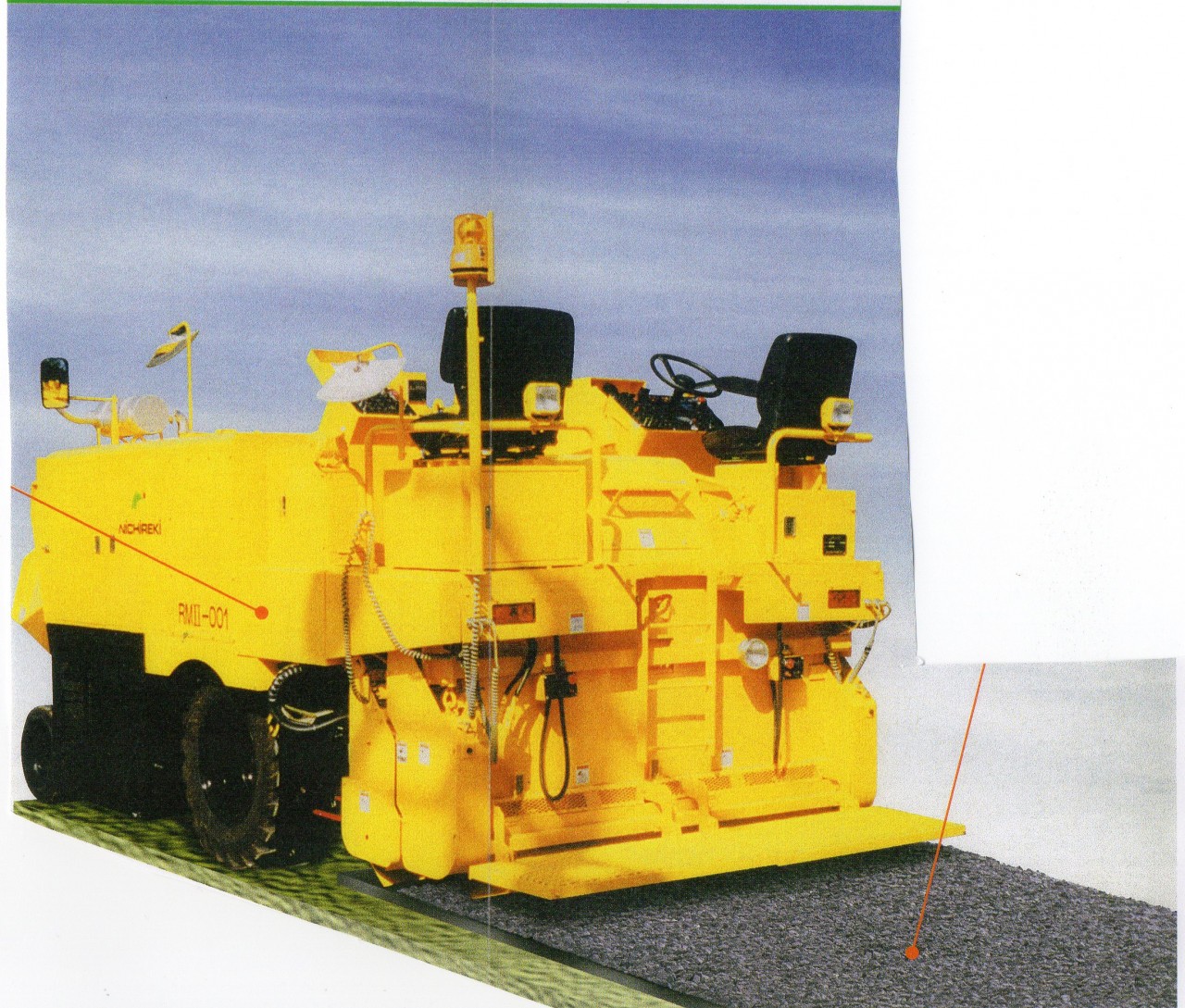

  • 専用施工機械(ロメンマックⅡ)改質乳剤と骨材の敷き均しを同時に行う機械
    専用施工機械(ロメンマックⅡ)改質乳剤と骨材の敷き均しを同時に行う機械

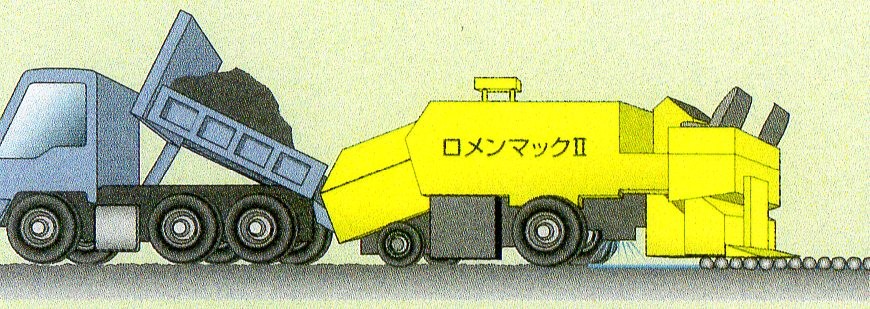

  • ホッパーに骨材を抱え、改質乳剤(タクミゾール)を散布しながら均等にならす
    ホッパーに骨材を抱え、改質乳剤(タクミゾール)を散布しながら均等にならす

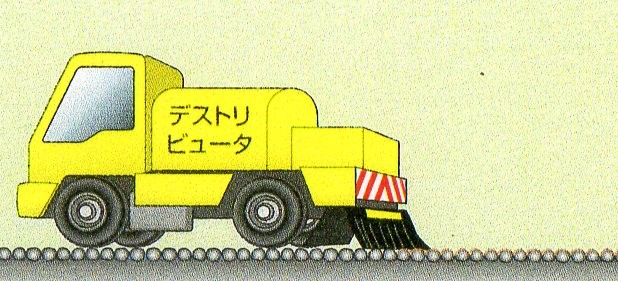

  • 最後にデストロビューターで乳剤(PK-1・2)を散布し 砂散布で仕上げる
    最後にデストロビューターで乳剤(PK-1・2)を散布し 砂散布で仕上げる

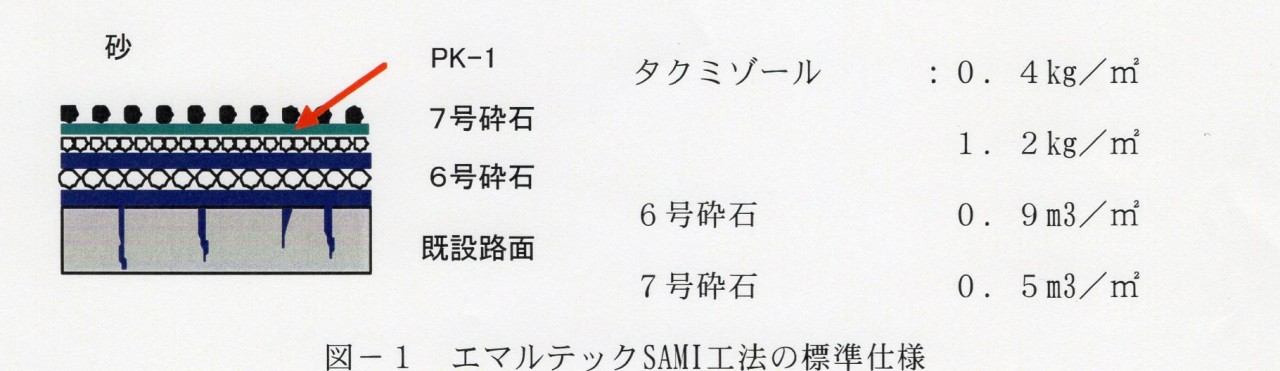

  • 施工断面(厚さ約10mm)
    施工断面(厚さ約10mm)

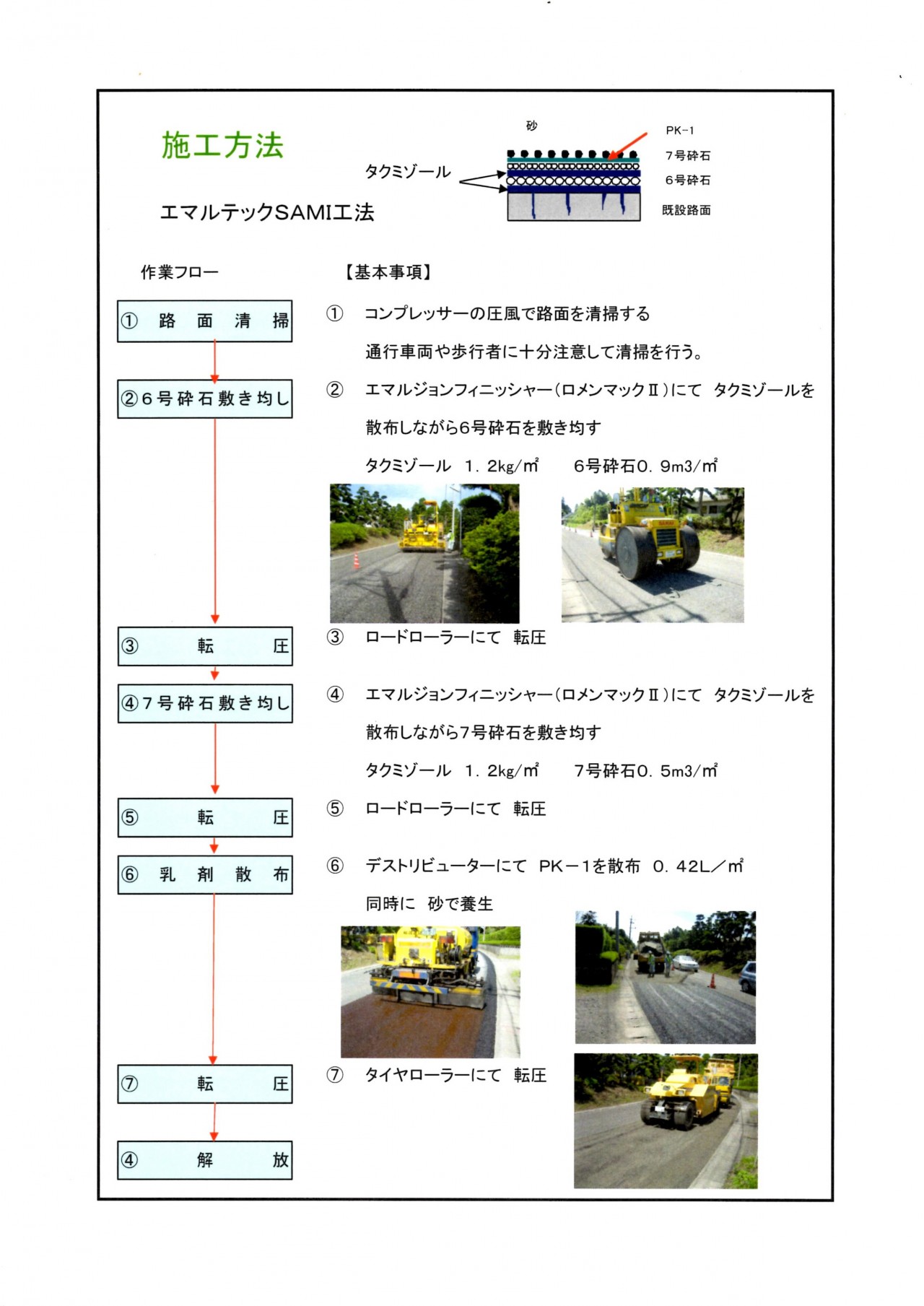

  • 施工方法
    施工方法

11.歩掛・単価等

1日施工面積 1,800㎡
特殊改質乳剤(タクミゾール)283円/1kg
エマルジョンフィニッシャー(ロメンマックⅡ)129,680円/1日
施工単価:1,134円/1㎡(直接工事費)

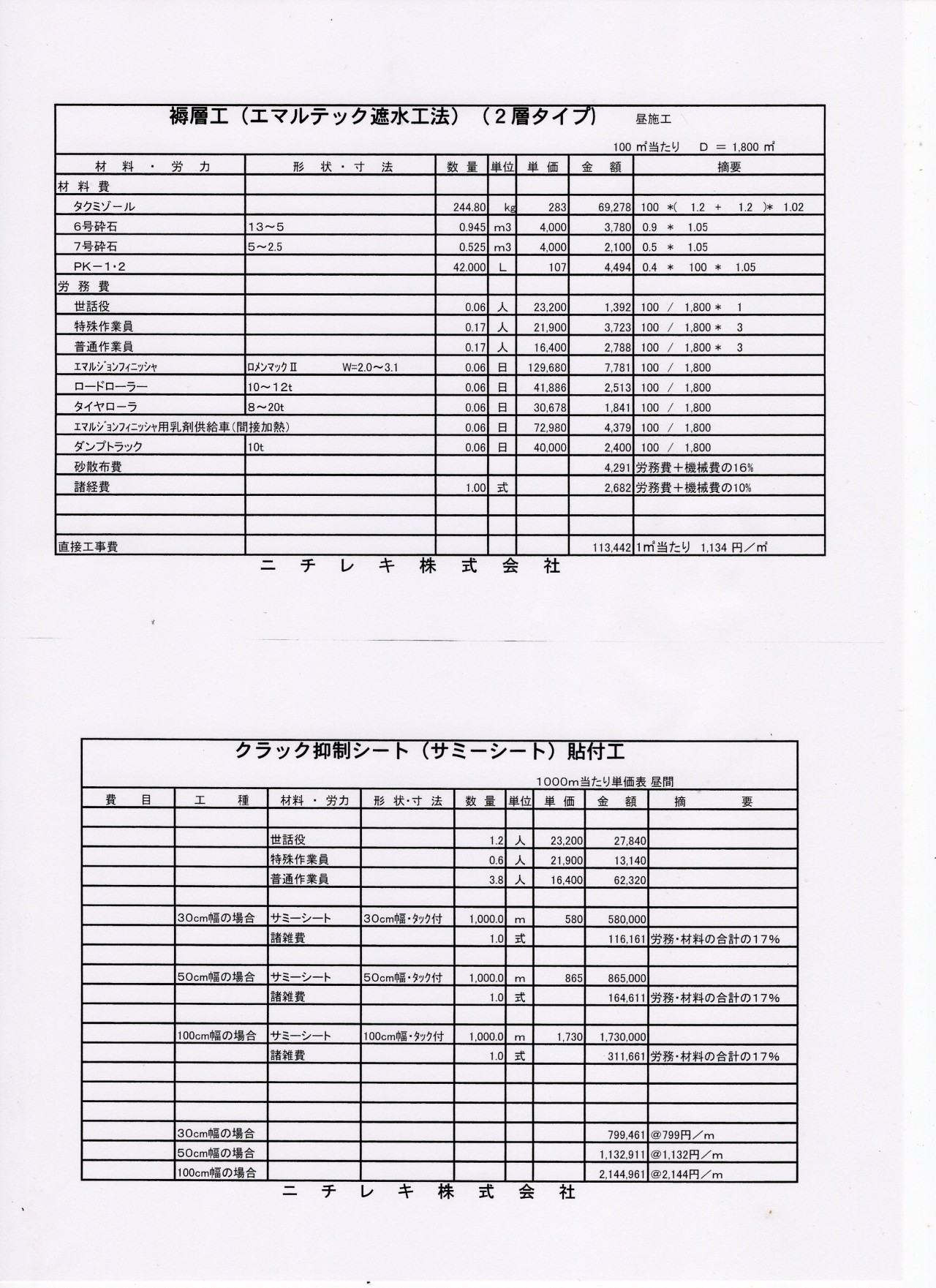

  • エマルテック遮水・シート歩掛(比較用)
    エマルテック遮水・シート歩掛(比較用)

12.適用条件

 あくまでも 基層面がアスファルトかコンクリートであること
排水性舗装の遮水層・橋面の防水層・リフレクションクラックの予防と目地補修を同時に行う

13.施工実績

発注機関県内件数県外件数
国、公団等2件
地方自治体補助事業
単独事業4件
民間

県内での主な施工実績

発注者工事名施工年度CORINS登録番号
宮崎河川国道事務所春日地区舗装補修工事2007
宮崎市役所大塚台舗装打換工事2010
西米良村役場林道小山重線舗装修繕工事2013
西米良村役場林道小山重線舗装修繕工事2014
宮崎県日向土木事務所上椎葉湯前線乙姫橋橋梁補修工事2015
宮崎河川国道事務所名貫橋外橋梁耐震補強・補修工事2015

県外での主な施工実績

発注者工事名施工年度CORINS登録番号

14.施工者

一般の建設業者では施工が困難 専用の機械と特殊乳剤が必要

15.技術提供企業

技術の名称エマルテック遮水工法

技術提供企業

代表
企業名担当部署担当者住所TELFAXE-mail
代表以外(県内企業)
企業名担当部署担当者住所TELFAXE-mail
代表以外(県外企業)
企業名担当部署担当者住所TELFAXE-mail

16.主な製造工場

製造工場名担当部署担当者住所TELFAXE-mail

17.主な原材料産地

原材料産地名取扱会社名担当部署担当者住所TELFAXE-mail

18.県内活用技術参考写真

技術の名称エマルテック遮水工法
現場:日南市 春日町
施工条件:コンクリート舗装面とアスファルト舗装面が混じりあった面に排水性舗装の遮水層を設ける工事
結果:写真は3年3か月後の写真だが 10年間は全く問題なく共用している

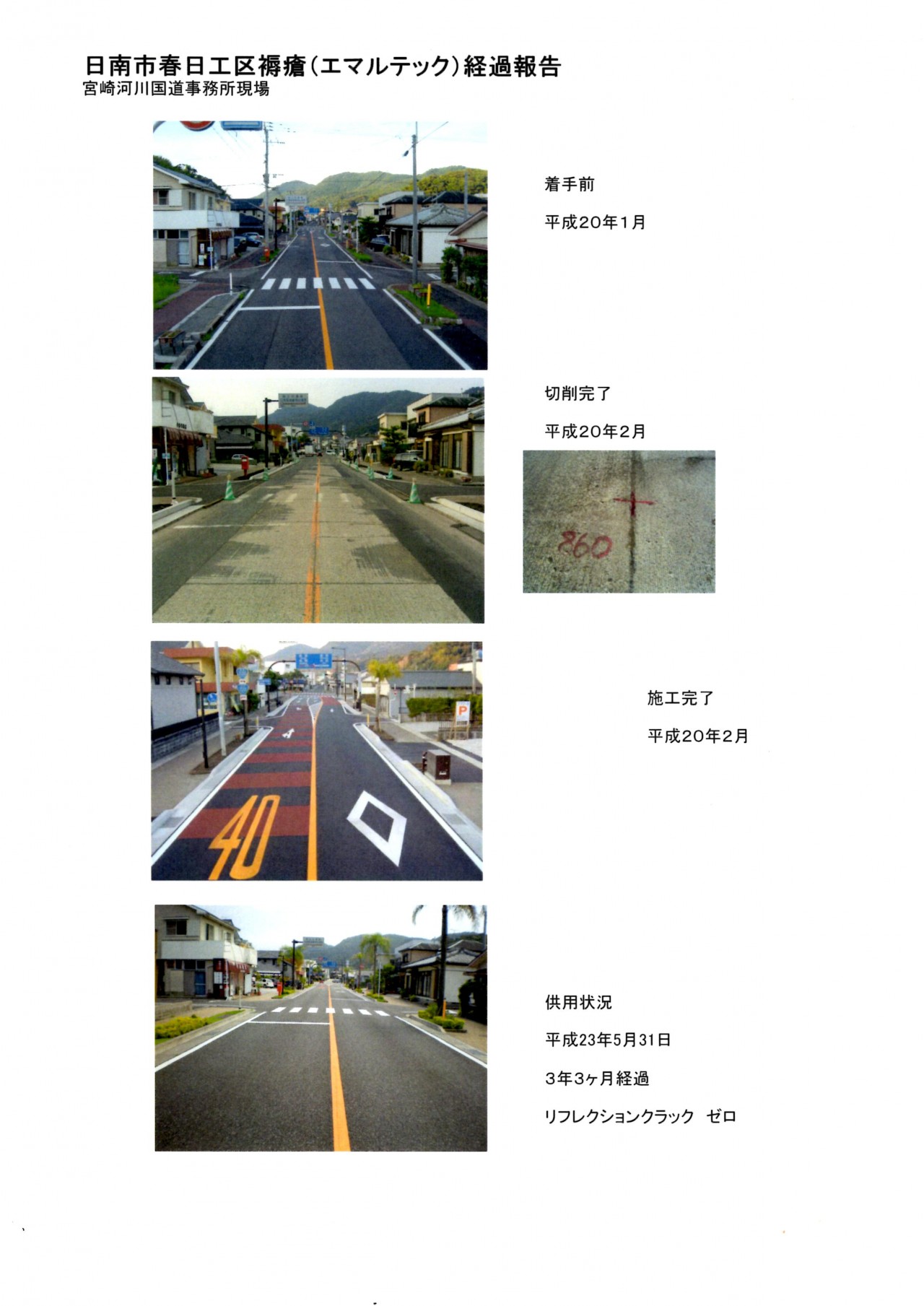

  • 国道220号春日地区施工前後写真
    国道220号春日地区施工前後写真
