技術登録内容
1.登録申請者
| 会社名 | 日軽エンジニアリング株式会社 |
|---|---|
| 郵便番号・住所 | 〒136-0071 東京都江東区亀戸2-35-13 |
| 担当部署 | 構造物営業部 |
| 電話番号 | 03-5628-8533 |
| FAX番号 | |
| ryohei-goto@sne.co.jp | |
| ホームページURL | http://www.sne.co.jp |
2.技術の名称等
| 技術の名称 | 鋼橋添架アルミ合金製拡幅歩道床版 |
|---|---|
| 開発年（西暦） | 1999 |
| 開発体制 | 単独 |
| 共同研究者 | |
| 開発会社 | 日軽エンジニアリング株式会社 |
| 開発会社と申請者の関係 | 従業員 |
| 県産品 |
3.技術の分類
| 区 分１ | 県内活用技術 |
|---|---|
| 区 分２ | 工法 |
| 分 類 | 橋梁上部工 |
4.キーワード
| 項目 | コスト縮減 ／ 環境の保全 ／ 県内公共工事採用実績 ／ リサイクル向上 ／ その他（歩道拡幅 社会資本ストックの有効利用） |
|---|
5.国土交通省への登録状況
| 申請地方整備局名 | 登録年月日 | 登録番号 | 評価結果 |
|---|---|---|---|
| 関東地方整備局 | 2004.11.08 | KT-040034-VR | 掲載期間終了 |
6.特許等
| 特許番号 | 第3561185 | 実用新案番号 |
|---|
7.制度等による証明
| 証明機関 | 証明番号 | 証明年月日 | |
|---|---|---|---|
| 建設技術審査証明事業 | |||
| その他 |
8.活用の効果
| 従来技術名 | 鋼製拡幅床版 |
|---|---|
| 経済性 | 低下 (9.97 %) |
| 工程 | 短縮 (33.33 %) |
| 品質・出来形 | 同程度 |
| 安全性 | 同程度 |
| 施工性 | 向上 |
| 環境 | 向上 |
9.特徴
本技術は、アルミ合金製床版を用いて既設鋼橋の歩道拡幅する工法である。従来は、鋼・PC床版による拡幅または側道橋の新設で対応していたが、本技術の活用により、アルミの耐久性を確保しつつ、既設橋梁への死荷重負担の軽減、工期の短縮、トータルコストの縮減が期待できる。
10.施工方法
①仮設工として、吊足場、作業台、仮設フェンスの設置等、工事の準備を行う。
②（必要に応じて）既設橋梁の桁補強工事を行う。
③既設橋梁の主桁にブラケットを設置する。
④（現場の状況や歩道拡幅量にもよるが）吊足場の盛替え行います。
⑤ブラケットの上に床組・床版を設置する。
⑥高欄・地覆等を設置する。
⑦舗装や目地等の橋面工を行う。（薄層舗装材の施工は左官ごてによる作業となる。
②（必要に応じて）既設橋梁の桁補強工事を行う。
③既設橋梁の主桁にブラケットを設置する。
④（現場の状況や歩道拡幅量にもよるが）吊足場の盛替え行います。
⑤ブラケットの上に床組・床版を設置する。
⑥高欄・地覆等を設置する。
⑦舗装や目地等の橋面工を行う。（薄層舗装材の施工は左官ごてによる作業となる。
11.歩掛・単価等
12.適用条件
①自然条件
・強風時の架設は不可。
②現場条件
・技術提供地域については制限無し。
③関係法令等
・道路構造令
・強風時の架設は不可。
②現場条件
・技術提供地域については制限無し。
③関係法令等
・道路構造令
13.施工実績
| 発注機関 | 県内件数 | 県外件数 | |
|---|---|---|---|
| 国、公団等 | ３件 | １７件 | |
| 地方自治体 | 補助事業 | ||
| 単独事業 | ４５件 | ||
| 民間 | |||
県内での主な施工実績
| 発注者 | 工事名 | 施工年度 | CORINS登録番号 |
|---|---|---|---|
| 宮崎河川国道事務所 | 大浦地区歩道整備外工事 | 平成24年度 | |
| 宮崎河川国道事務所 | 永谷地区歩道整備工事(永谷橋) | 平成24年度 | |
| 宮崎河川国道事務所 | 園田地区歩道整備工事(岩崎橋) | 平成24年度 |
県外での主な施工実績
| 発注者 | 工事名 | 施工年度 | CORINS登録番号 |
|---|---|---|---|
| 姫路河川国道事務所 | 新加古川大橋 | 平成15年度 | |
| 磐城国道事務所 | 小高川側道橋 | 平成18年度 | |
| 湯沢河川国道事務所 | 玉川橋 | 平成20年度 | |
| 紀南河川国道事務所 | すさみ大橋 | 平成21年度 | |
| 相武国道事務所 | 住吉橋 | 平成22年度 | |
| 福知山河川国道事務所 | 原大橋 | 平成23年度 | |
| 鳥取河川国道事務所 | 鳥取大橋 | 平成23年度 | |
| 荒川下流河川事務所 | 志茂橋 | 平成25年度 |
14.施工者
| 一般の建設業者で施工可能 |
15.技術提供企業
| 技術の名称 | 鋼橋添架アルミ合金製拡幅歩道床版 |
|---|
技術提供企業
代表
| 企業名 | 担当部署 | 担当者 | 住所 | TEL | FAX | |
|---|---|---|---|---|---|---|
| 日軽エンジニアリング株式会社 | 構造物営業部 | 後藤良平 | 東京都江東区亀戸2-35-13 新永ビル | 03-5628-8533 | ryohei-goto@sne.co.jp |
代表以外（県内企業）
| 企業名 | 担当部署 | 担当者 | 住所 | TEL | FAX |
|---|
代表以外（県外企業）
| 企業名 | 担当部署 | 担当者 | 住所 | TEL | FAX |
|---|
16.主な製造工場
| 製造工場名 | 担当部署 | 担当者 | 住所 | TEL | FAX |
|---|
17.主な原材料産地
| 原材料産地名 | 取扱会社名 | 担当部署 | 担当者 | 住所 | TEL | FAX |
|---|
18.県内活用技術参考写真
| 技術の名称 | 鋼橋添架アルミ合金製拡幅歩道床版 |
|---|
-

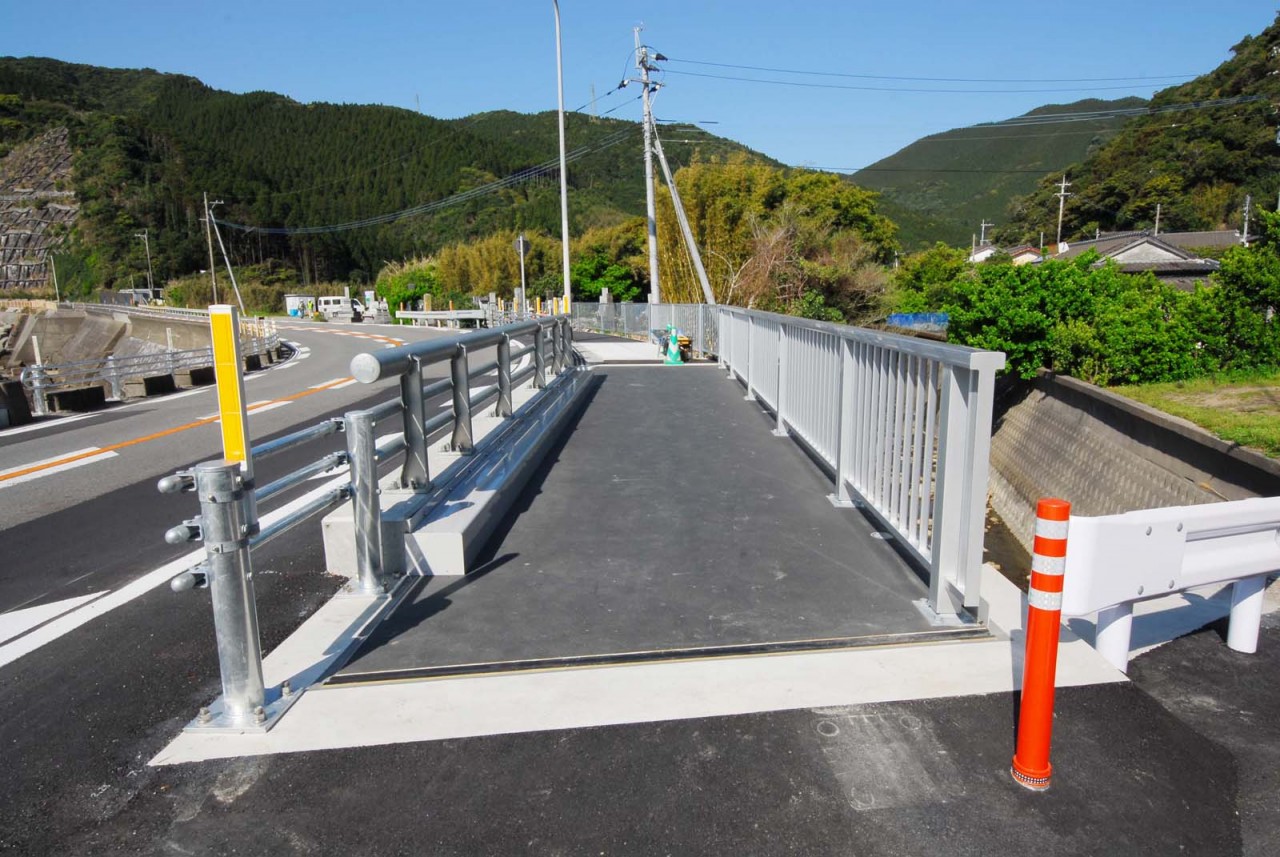

- 施工年度 平成24年度 / 施主名 宮崎河川国道事務所 / 施工場所 宮崎県日南市 / 路河川名 国道220号
-

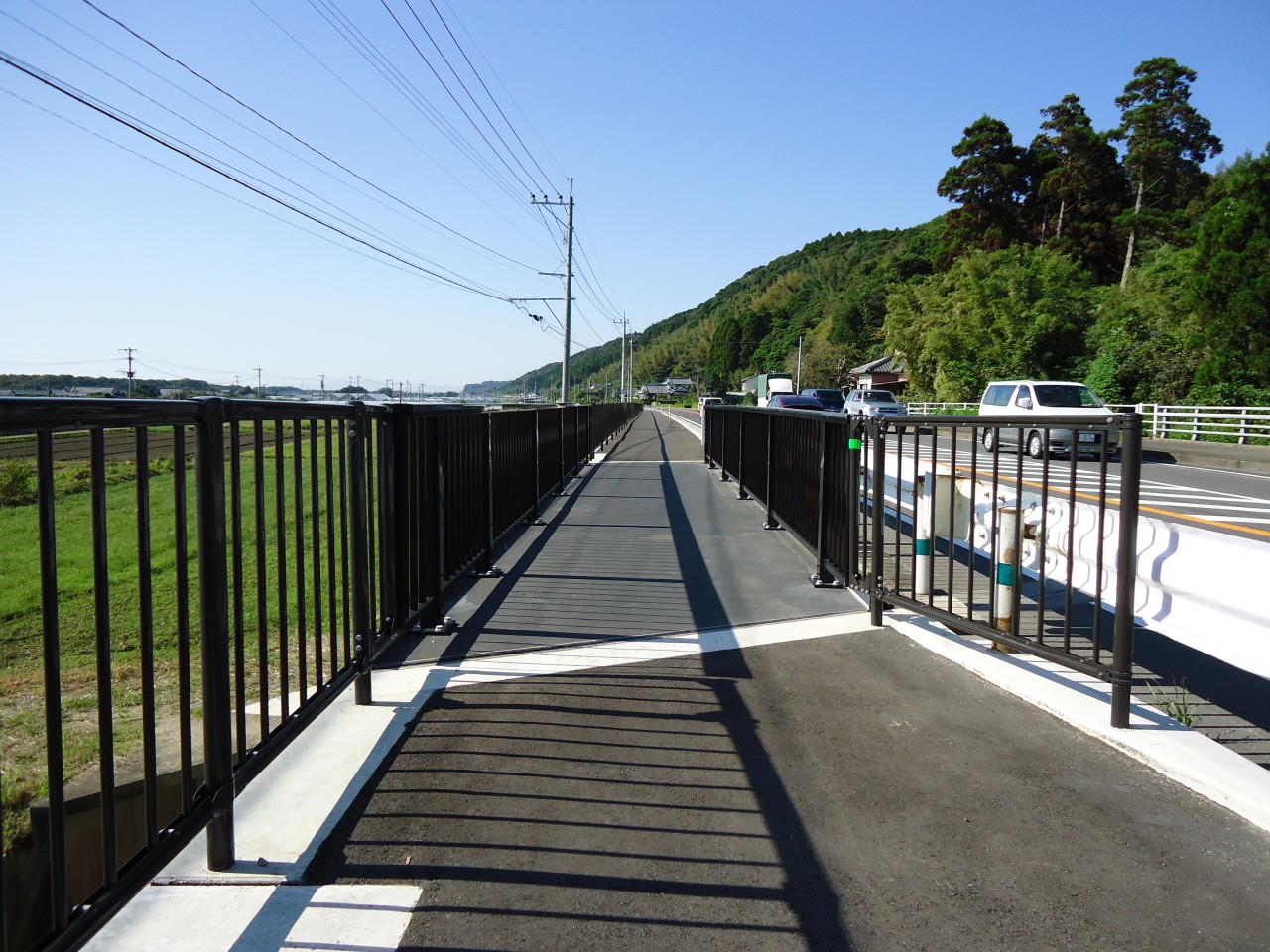

- 施工年度 平成24年度 / 施主名 宮崎河川国道事務所 / 施工場所 宮崎県児湯郡高鍋町 / 路河川名 国道10号
-

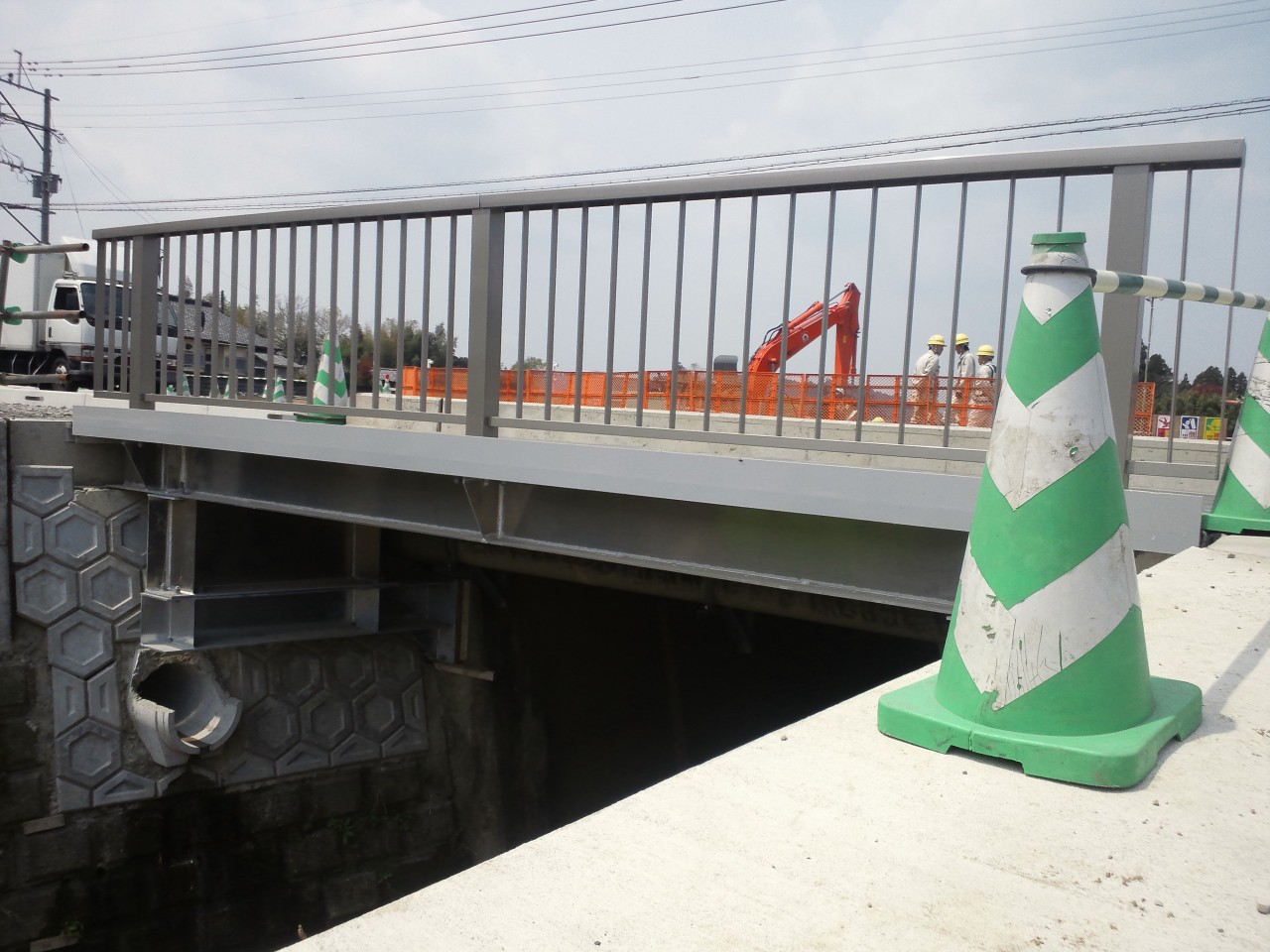

- 施工年度 平成24年度 / 施主名 宮崎河川国道事務所 / 施工場所 宮崎県都城市 / 路河川名 国道10号
